前回から引き続きこのアンプセットねたが続きます。

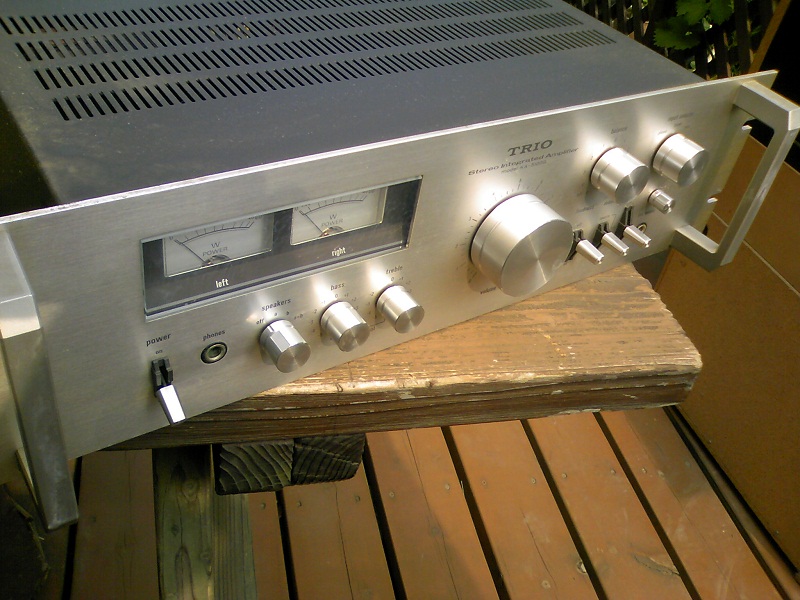

・ＴＲＩＯ　ＫＡ-5100Ｇ
　入手したのはいいものの、1979年　42800円　40Ｗ+40Ｗ（8Ω　20Ｈｚ～20ＫＨｚ）　ひずみ率0.04　ＳＮ比76ｄＢ　　重さ7.8ｋｇということがかろうじてわかる程度の情報量です。

型番の後ろのＧはラック用に取っ手付のタイプと言う意味らしいです。

さて、ランプがつかないので、交流ですがド素人ががんばってＬＥＤ化してみました。

　さーっぱり何のことだかわからない人向け、ＫＡ-5100ＧのＬＥＤ化

・まず電球に伸びているケーブルをたどって、基盤から出っ張っている棒にテスタを当てます（ＤＣレンジでなくＡＣで）

・電球に書いてあるのは8Ｖ　0.3Ａですが、意外と違ってたりすることも。自分の個体は8.6Ｖでした（電球には0.3Ａと書いてあって　ヒューズは0.5Ａまでの）


　ＬＥＤを光らせるには直流（ＤＣ）にしたほうがいいので、出費は多少しますが抵抗値などを測定しなくても、定電流ダイオードというのがあるのでこれを使います。

ケーブルは

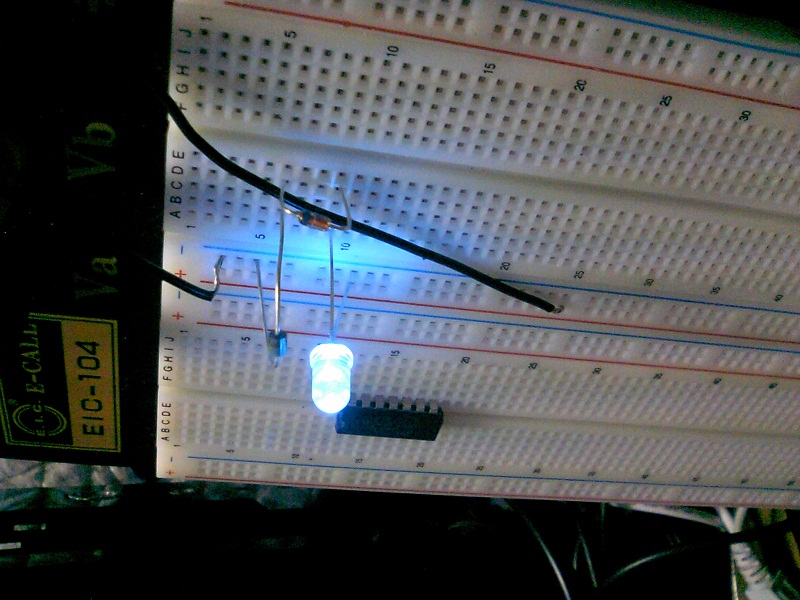

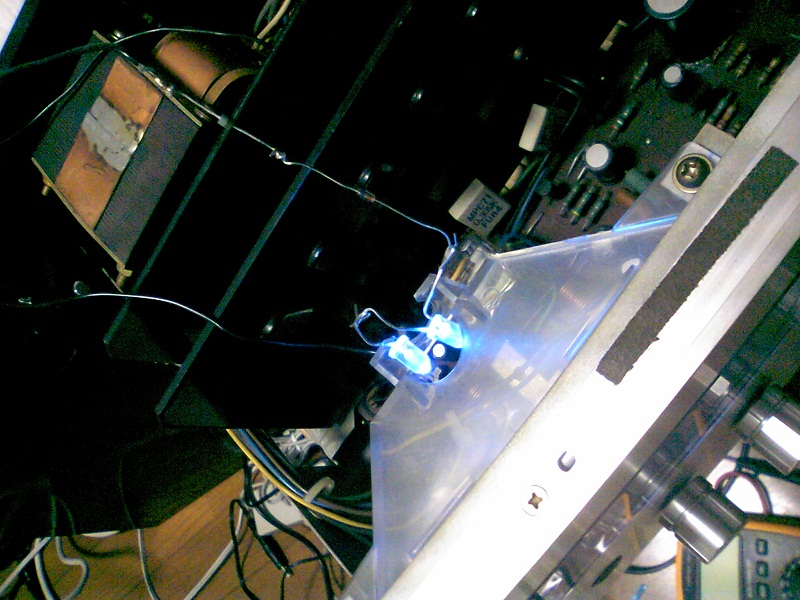

基盤→整流ダイオード（今回は1ＡまでのでＯＫ）→定電流ダイオード（ＬＥＤ用なので12～18とか20ｍＡのやつ）→ＬＥＤ→ＬＥＤ→基盤　とします。　写真はショートさせないように空中配線させたものです。

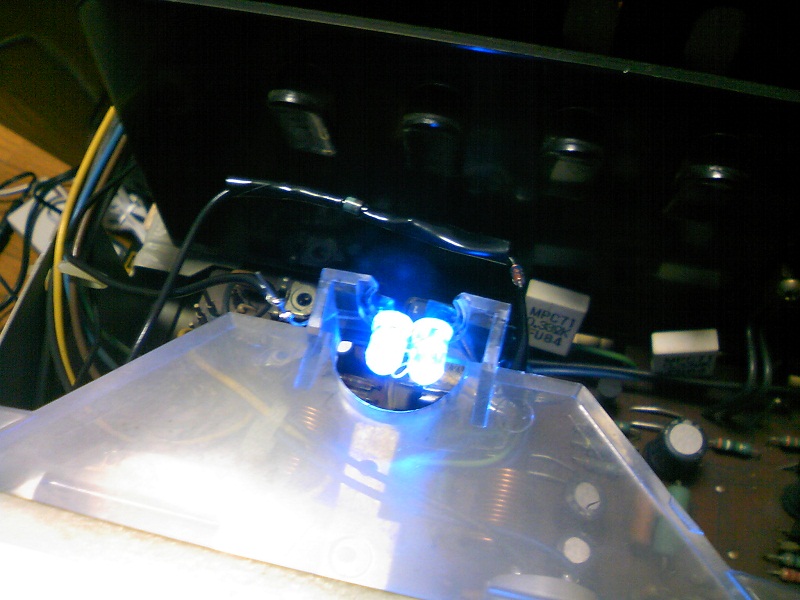

　左右の幅を合わせて、ＬＥＤの足を長めに残しておいてコの字に折りたたんでくっつけます。　写真の時点で特にはっつけているわけではないです（ビニルテープでちょこっとは止めていますが）

電源を入れた状態で少しづつ正面パネルの光具合にあわせていきます。

なんだか微妙に点滅（整流しきれてない……？）しているような気がしますが、とりあえずついたのできにしなーいきにしなーい（ﾏﾃ

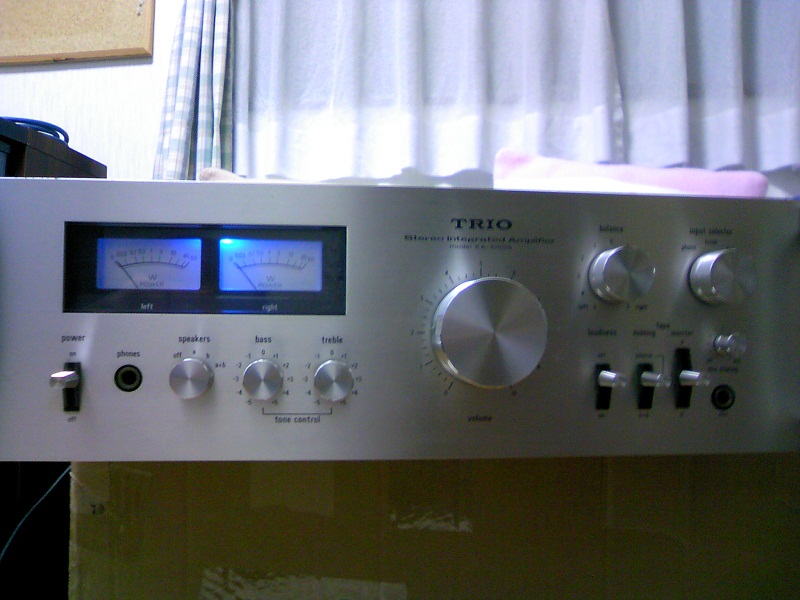

　フロントパネルと上面パネルを閉じて電源ＯＮ

うーん、やはり青色になるととたんに近代っぽくなりますね。

麦電球になれていると違和感があるかもしれませんが、麦電球3Ｖ*3にしてもよかったような気がしないでもないですが、消費電力的な意味でＬＥＤにしておきました。

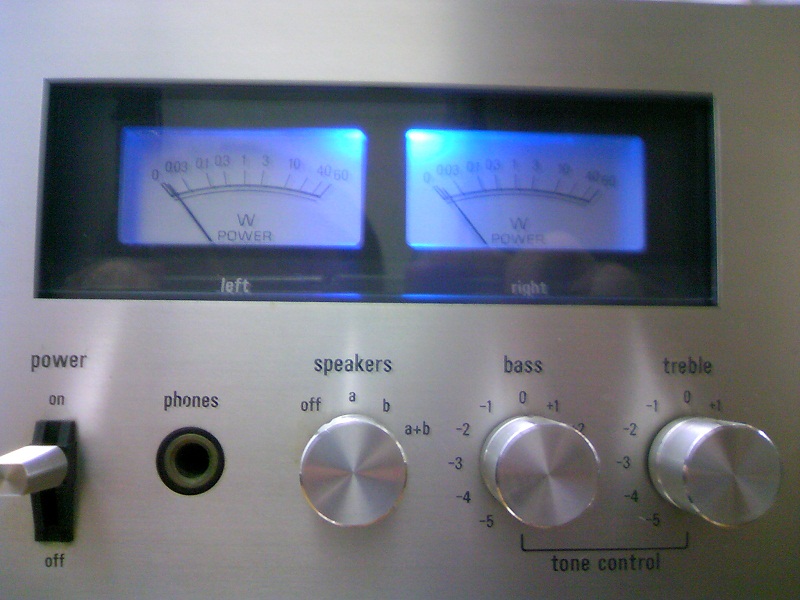

　拡大写真。

後はこのアンプ、バランスボリュームの掃除とコンデンサの交換を残っていた部分を終えればレストア完了です。

基盤の半固定抵抗が微妙に古いので交換しようか悩む今日この頃。

とまぁ、電子工作知識がさっぱーりなくても意外となんとかなるもんですね（ただし自己責任でお願いしますよー）
