更新が滞っていてすみません。年度末でひじょーに忙しく……orz

さて、先日友人より「イヤホンが壊れたみたいで……もう壊れてるし、壊してもいいからいじってみない？」との修理依頼があり初のイヤホン修理に挑みます。

準備するのは以下の通り

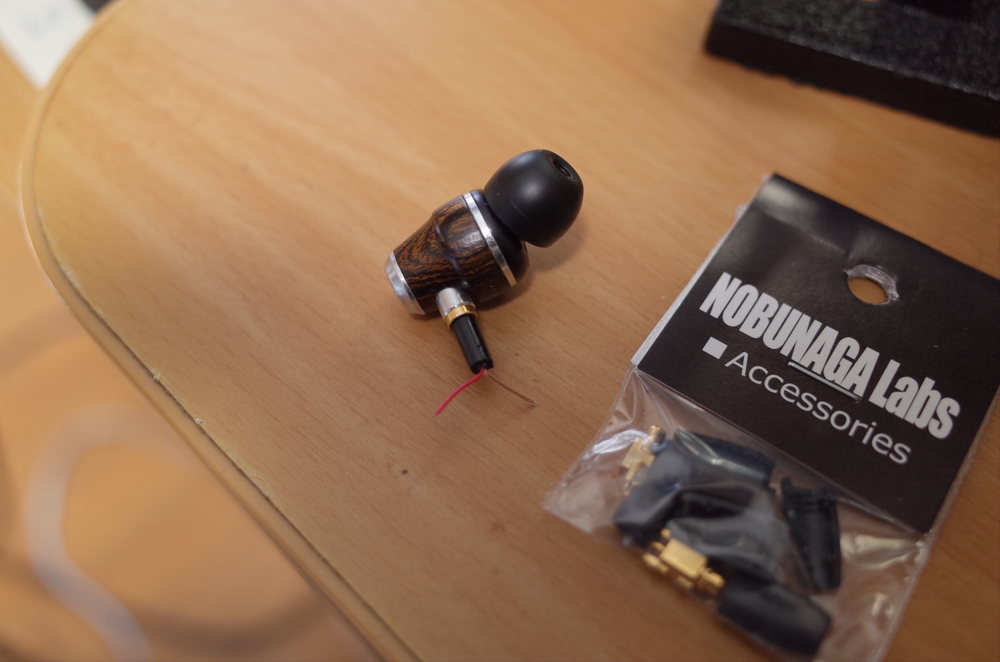

今回は折角修理するのでMMCX端子に交換できるよう改造しちゃいましょう。

まずは断線状況のチェックです。んー、んんー？　どうも片側のイヤホンユニット根元をぐじぐじすると音が出るので、ココが調子悪そうです。しかしあちこちｹｰﾌﾞﾙがヨジれてたり欠けてたりするのでいっそのことﾘｹｰﾌﾞﾙします。

 　調子の悪いところからばっさりカット。イヤホンのｹｰﾌﾞﾙは塗料により絶縁加工されてハンダ乗りませんので、ライターで塗料を溶かします。コゲ過ぎないように加熱しすぎないように慎重に……

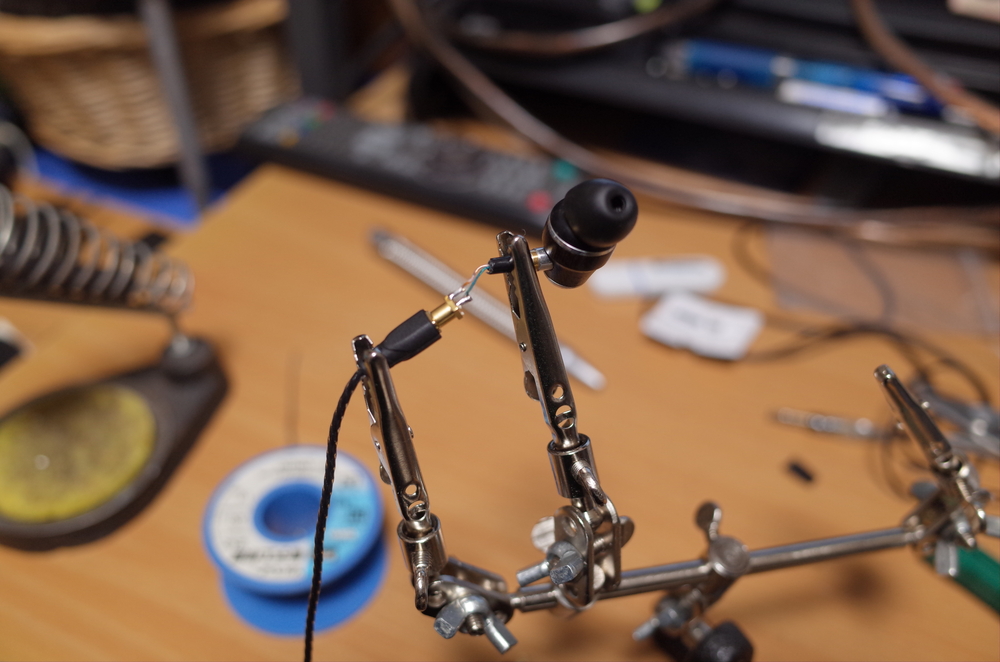

 　続いてMMCXの『メス』プラグをハンダ付けしていきます。

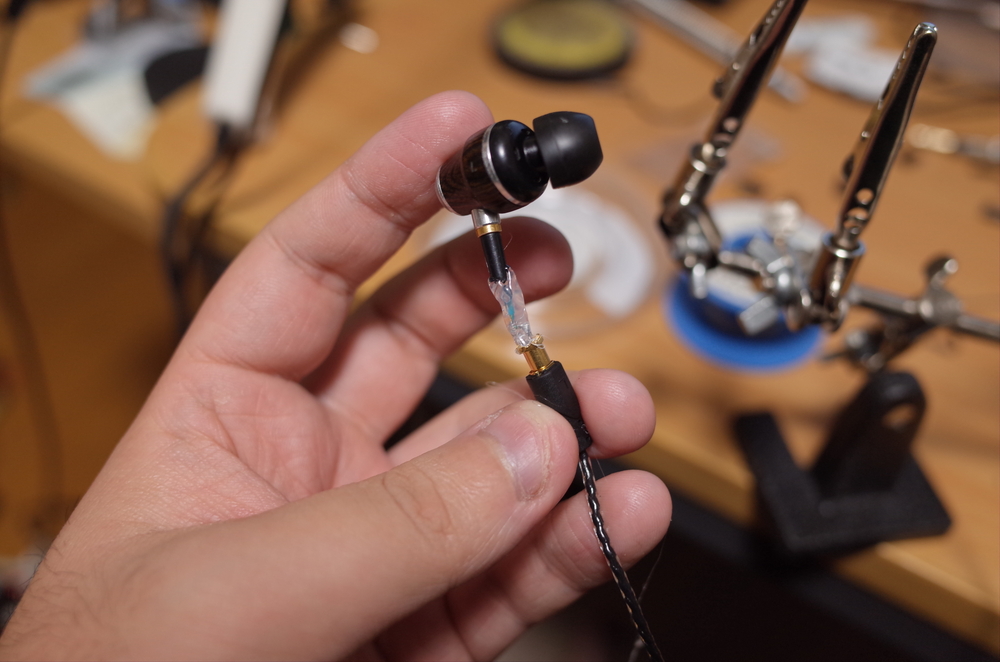

 　熱収縮チューブを先に差し込んだら次はホットボンドの出番です。イヤホン根元→ホットボンド→MMCXメスとなるようににゅるにゅる固めていきます。

この際、MMCXメス側に接触不良が無いか細心の注意を払って作業してください。
ホットボンドニュルニュルしたら、ニッパー等できれいに丸くしていきます。

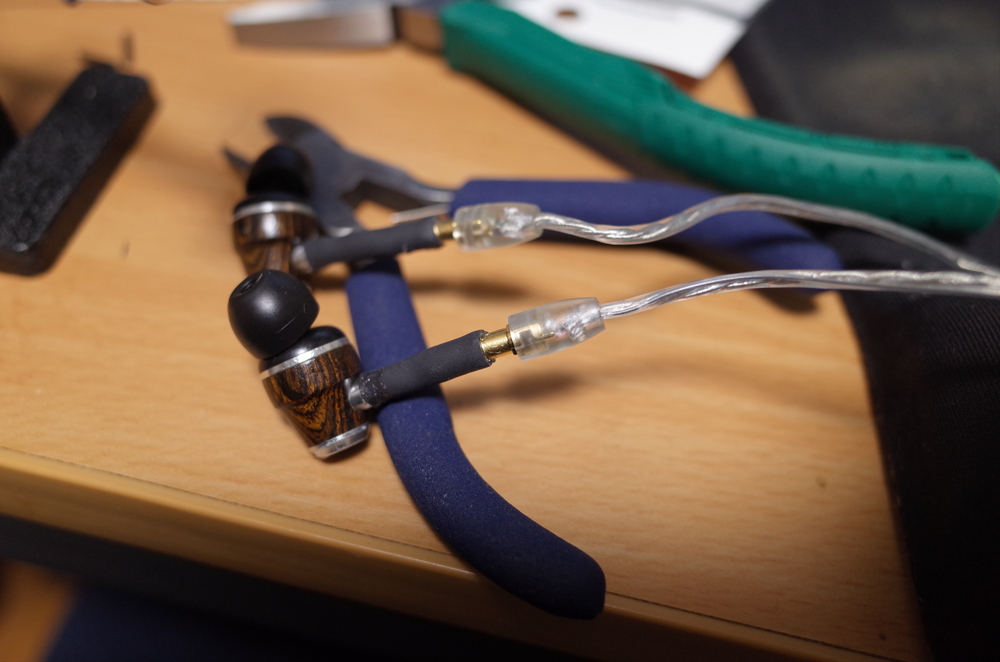

 　後は熱収縮チューブをﾄﾞﾗｲﾔｰであぶれば出来上がり。見た目はイマイチですが、初めての修理にしてはまぁそれなりに何とかなったかなと。

友人に手渡したところ喜んでいたのでまぁ一安心。
やっぱ電子工作していると楽しいですね。
