ハードオフでまた発掘してきたAX-33……電源が入らない固体を確保してきたものの、これはひどいといった扱い方をされていました。

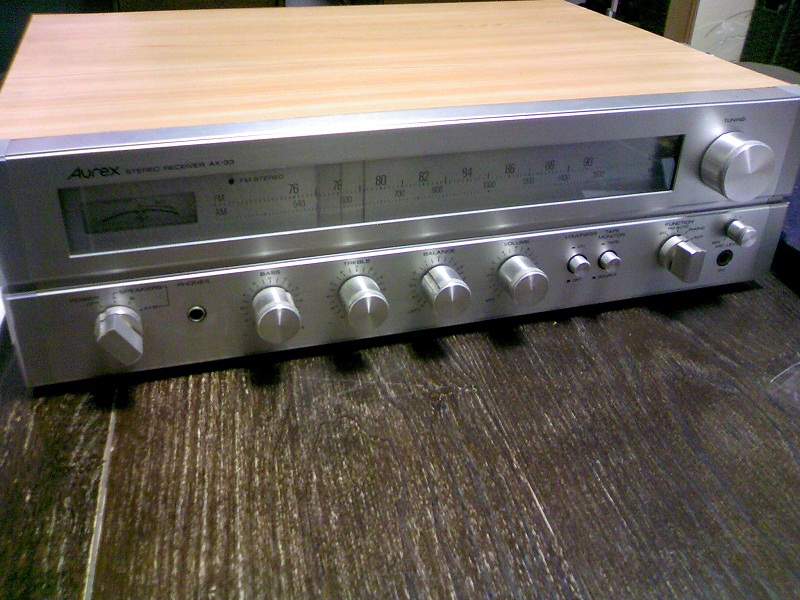

・AX-33

ネット上にさっぱりデータのないステレオチューナーアンプ。
オーディオの足跡さんなどにもさっぱりなので、試作品なのかも？
と淡い期待を抱いています

ただ、故障していたので、ふたたびあんぷりんさんに相談し修理に挑みました。
本当にあんぷりんさんにはお世話になります……ありがとうございます。

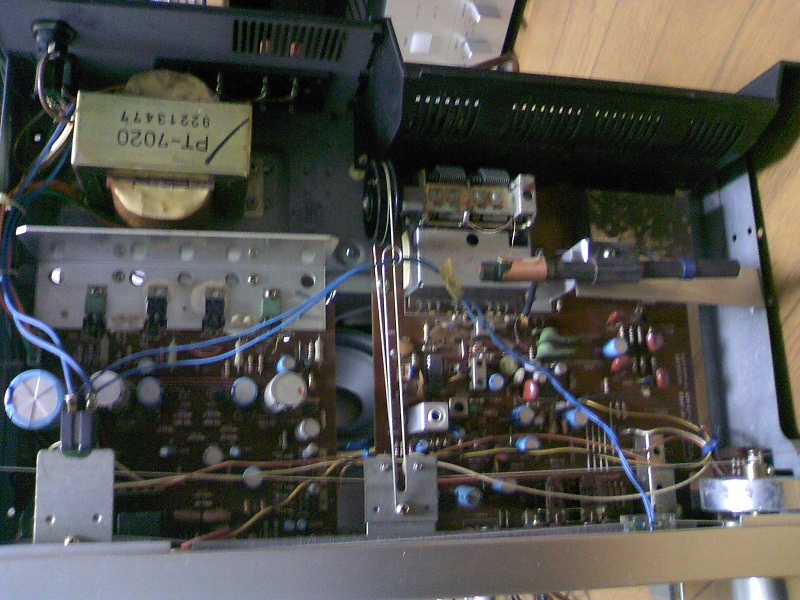

中身。
ステレオチューナーアンプというものをはじめていじったわけですが、かなりアンプ部が小さいのですね。

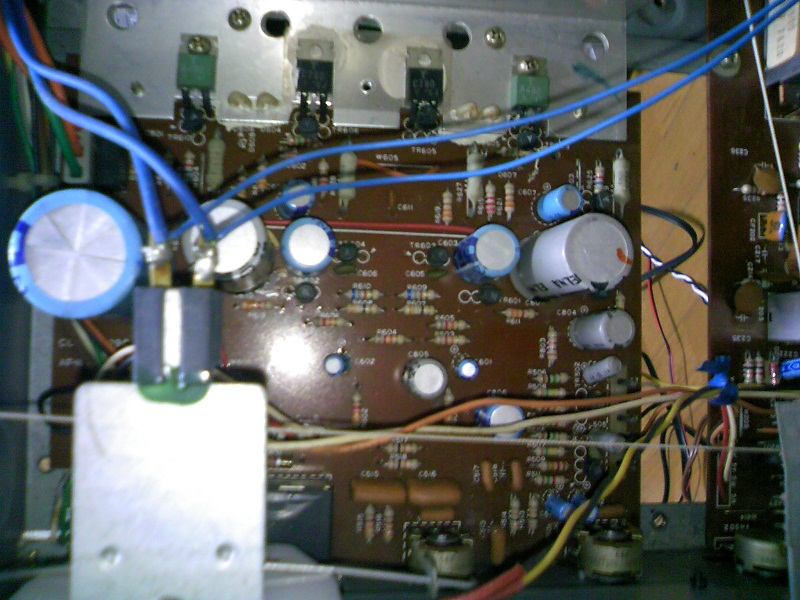

アンプ部。
電源を入れると「ビーーーーーー！」という音がｇｇｇｇ

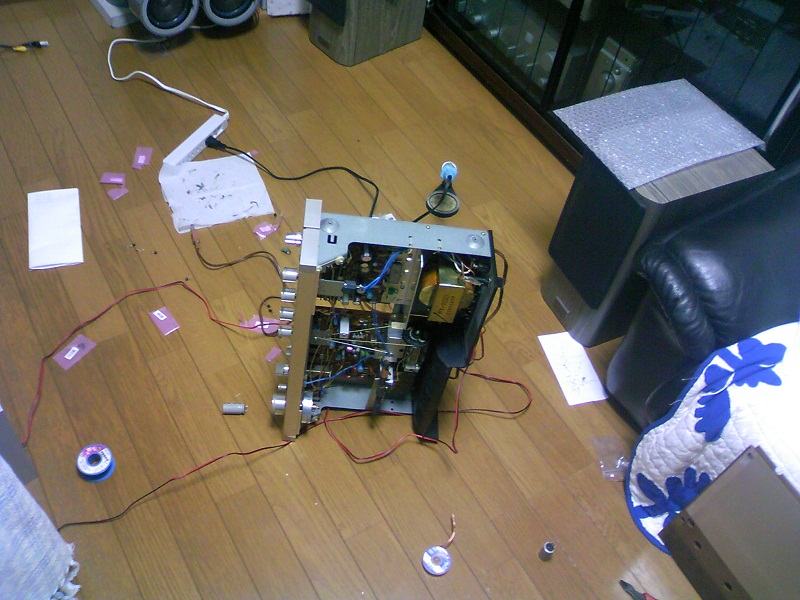

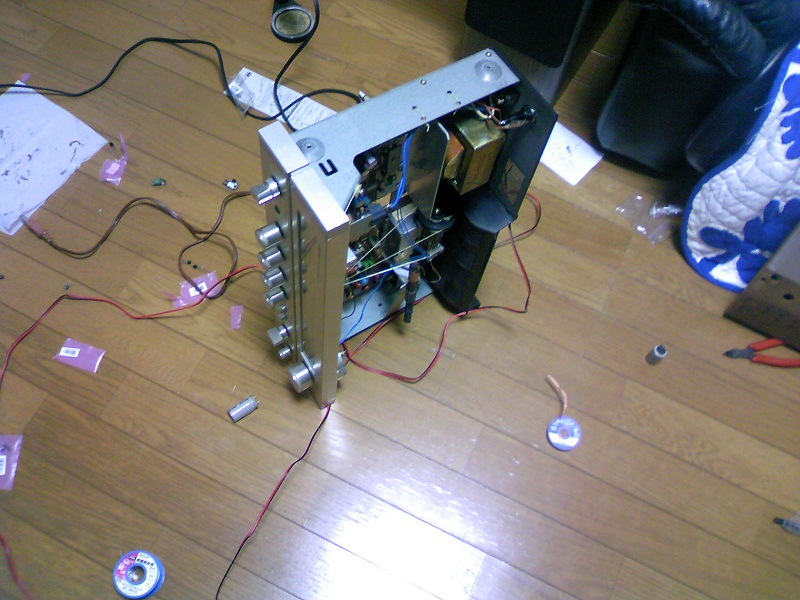

とりあえず壊れているにもほどがあるので（しかもヒューズが飛ぶので）原因を探ることに。
といってもさっぱりわからずすぐにあんぷりんさんにご相談。どうもパワートランジスタと整流ダイオードあたりを疑ってみるべしとのことで取り外して調べることに。


問題その1

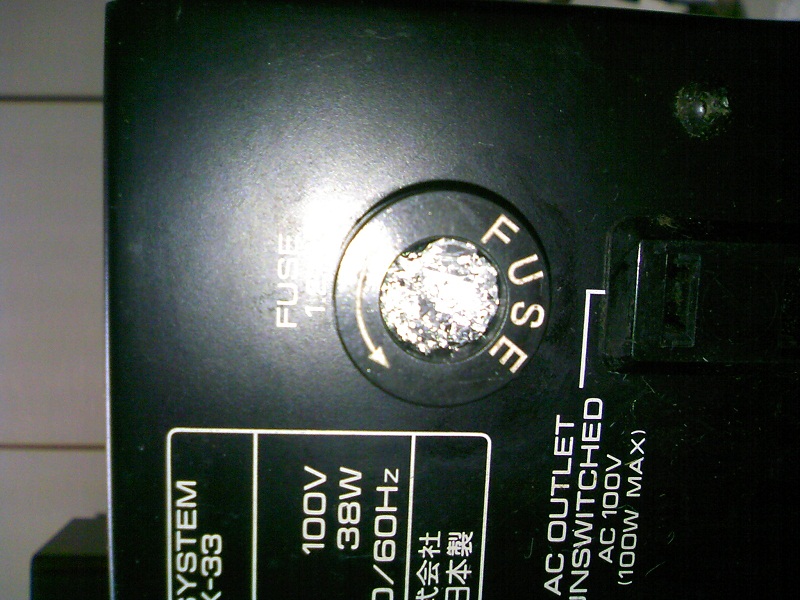

ヒューズソケットが無くしたのかアルミホイルで埋めるという暴挙
しかも長いタイプのヒューズソケットなのに、入っていたヒューズは短いやつでした。前のオーナーは何を考えてたんでしょうか？



　問題その2

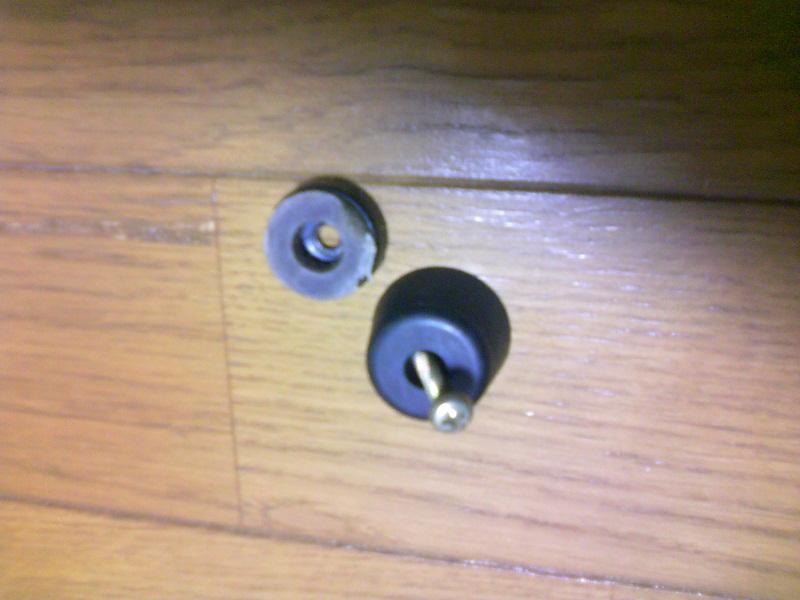

写真は　上　もとの足　下　新しいゴム足
写真とは関係ありませんが、パワートランジスタがすべて調べてみると壊れている様子、トランジスタのこしょうかどうかのチェックはこちら参照

http://oshiete.goo.ne.jp/qa/3023064.html


　現在、パワートランジスタを含む一通りのトランジスタを交換して、とりあえずは動作できるようにはなりました。

ＳＴ部の受信力はかなり弱く、まぁ自宅が弱電波地域なのもありますが、TRIO KT-5007に比べれば雲泥の差です、もちろん低性能的な意味で。

それとＢＡＳＳなどのトーン部を動かすとぼこぼことノイズが……接点の消しゴムお掃除が必要なようです。

　さらにこまったのが突入電流らしき障害。電源ＯＦＦ→ＳＰ-ＡをＯＮのツマミなのですが、ＯＮにするとＳＰから「ボゴッ！」と結構な音がｇｇｇｇｇ
突入電流が悪さしているのでしょうかね、リレーのカチンッという音も聞こえませんし……むむむ。

それらの総合的な対策も必要なので、とりあえず今回の週末のメンテはここまでとしました。

来週またあんぷりんさんのお話を聞いたりしながらそのほかのトラブルにチャレンジしたいと思います……むむむ、難しい。


今日の一言
「もう少し電子工作べんきょうせいやー」
