さて、ニコニコ生放送であまりの暑さに制作を断念してしまったTA-2020キットですが、さっき早朝涼しいあいだにぱぱっとつくってみました。

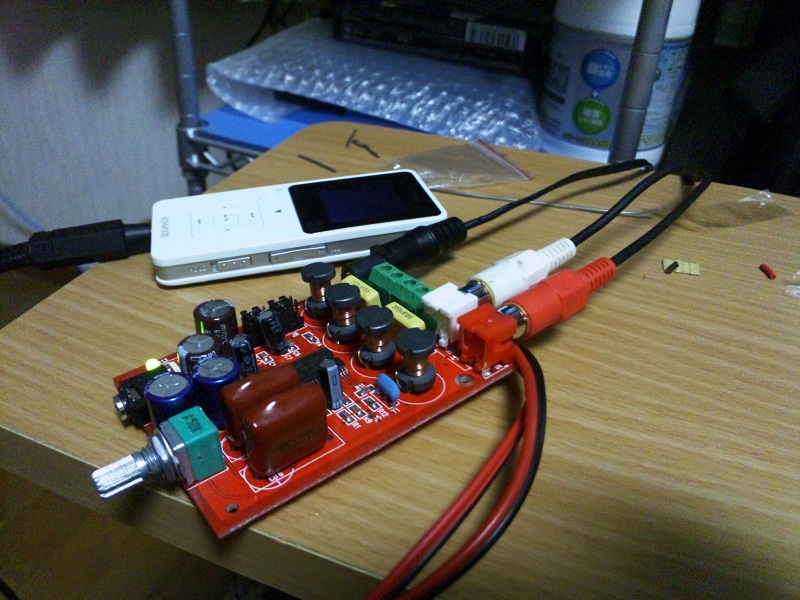

・NFJ　TA2020キットVer.3
　放熱板とかいろいろつけて、今のところ元気にエージング中。

　ノーマル状態からの変更点は

・オプションの3端子レギュレータを組込み
・LXA（青色の電解コンデンサ）に並列に、同時にオプション販売していたフィルムコン（黄色、基盤裏に配備）を入れました。
・12V電源横に追加の電源平滑コンデンサとして、MUSEの470μF　25Vの両極性電解コンデンサを配備

　こんなもんです。いつものように、最初はあんまりいじらずに楽しんでみましょう。

　今回も電子工作わかんない、ヤバイ(´・ω・｀)　の人向けにちょこっと解説。
※当たり前ですがやるからには自己責任です。当ブログでは発生したいかなる損害も保証いたしかねます。

・三端子レギュレータについて

9/21追記　すいません、電解コンデンサ逆につけてました！！　耐圧的に危ないので、もし当ブログを見て左に大きい電解コンデンサをくっつけてしまった人は、直ちに右側につけてしまった小さいコンデンサともう一つの大きなコンデンサを交換してください。本当にすみません……
　
　三端子レギュレータキットは、まず部品を一通り基盤に書いてあるとこに配備します。
　三端子（ryの向きは、ひらべったい方（くっ……）を外に向けてください。
　電解コンデンサは、容量の大きい方を三（ryの右側、もう一つを左に配備です。
　※写真では左側に大きいのを積んでいますが、正しくは右です。

　そして忘れがちなJ1と書いてある基盤部分に、ジャンパ（電解コンデンサの切り取った長い脚とかで線をつくる）してください。

　そして、最後にTA-2020本体を装着すると気に、30ピンを切るか折るかはおまかせですが（自分は根元から少し残して切りました）、基盤に付けないようにしましょう。文字が書いてある面を正面にしたら、手前の脚のライン右から2番目が30ピンです。基盤裏から見ればすぐ配線で分かると思います。

　
　それと、結構シャレにならないぐらい三端子レギュレータが発熱するので、一枚目の写真のように放熱板つけておいたほうが無難ですよ。

解説はこんなものでしょうか。


　では早速エージングも兼ねて聞いてみましょう。

試聴環境：KENWOOD　MG-E502→NFJ　TA2020キットVer.3→KENWOOD　LSF-555
曲：仮面ライダーブラックRX「光の戦士」　　機動戦士ガンダム0083サウンドトラック2より「MEN　OF　DESTINY」　　銀河英雄伝説第二期サントラ音楽集Ⅴより「プロローグ（マーラー　交響曲第三番ニ短調　第一楽章より）」


　音出し段階、んんー？　最初が音量小さく２秒ぐらいしたらしっかりとした音量に。　うーん、電解コンデンサのチャージでしょうか？

　まぁそのへんはスルーして（マテ）聞いてみると……いいですね～　LSF-555も元気に鳴っています。低音域も出過ぎるわけでもないものの、しっかり出ています。まぁメタル系とかやるとパワー不足になりますが……

　解像度はかなり高め。Ver.2とは音出し段階でもある程度わかる差がでます。よりFX-202A量産型に近づいた音です。
　耳疲れしないアンプとして秀逸かと。アナログ的優しさはないです。まさにデジタル、でもキンキンと来るわけではない。自分の耳的に苦手な高音域もすっきりしていてこれまたいい感じ。左右の分解度もGOOD

　
　あとは明日までエージングかけてみてどうなることやら、楽しみです。ケースもつくってあげないと。

　ともかく、980円のキットではこの音質はブッチギリですよ奥さん。でもこんなにデジアンもっててどうしよう（困惑）


今日の一言
「９月中頃で室温40度ってどういうことなのさ……溶けるぅ……」

[2回]

　さてさて、前にも書いていたNFJさんのYDA138キットを作ってみました。

・NFJ　YDA138キット　日本初回限定版

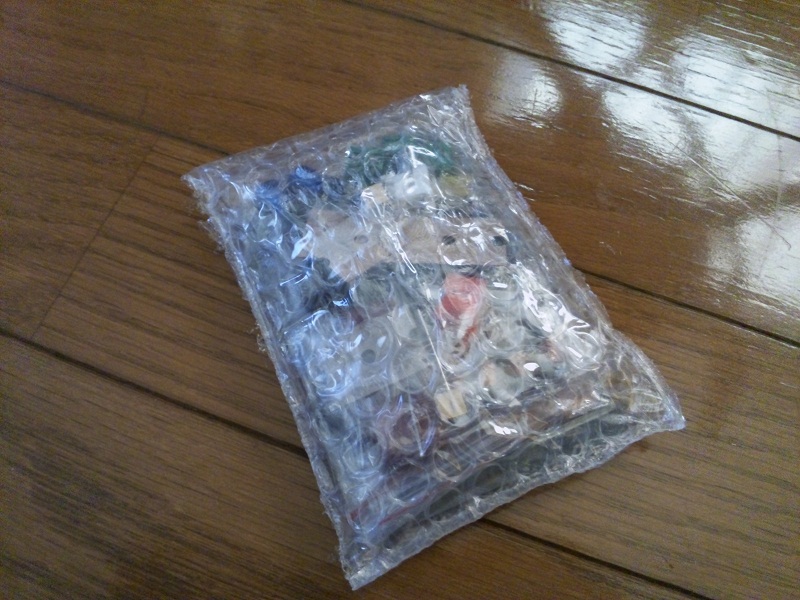

　いつもの梱包袋。今回は注文も多くて大変だったでしょうね……

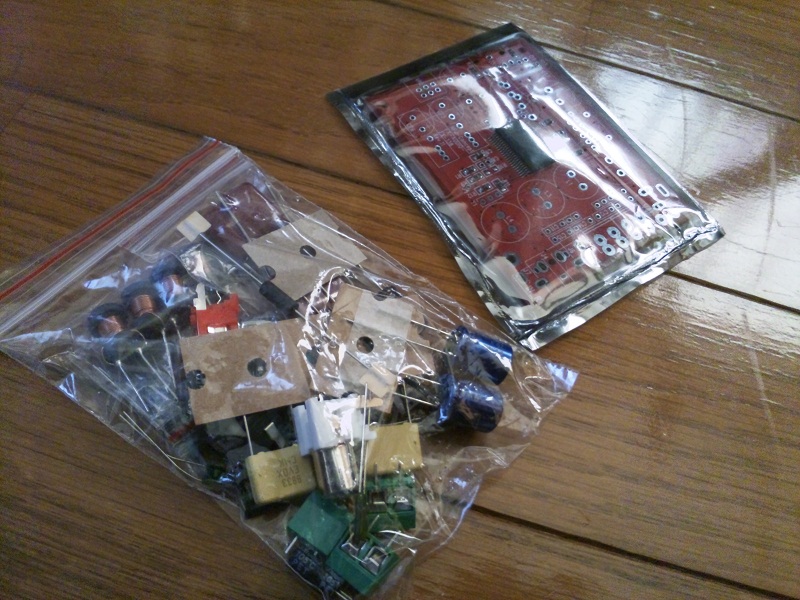

　さて、では袋から開けて、その上で部品が揃っているか調べましょう。

　半田ゴテを温めているうちにビリビリっとな。




　以前のYDA138キットを難易度1とするなら、今回は3ぐらいでしょうか。少なくとも結構部品も増えて難しくなっています。
　
　中国仕様ならデジタルアンプキットデビューの人にも安心簡単でしたが、今回はちょっと難しい……これだとTA-2020キットの難易度が怖いです（汗）

　部品は揃っていたのでさぁいざ制作！

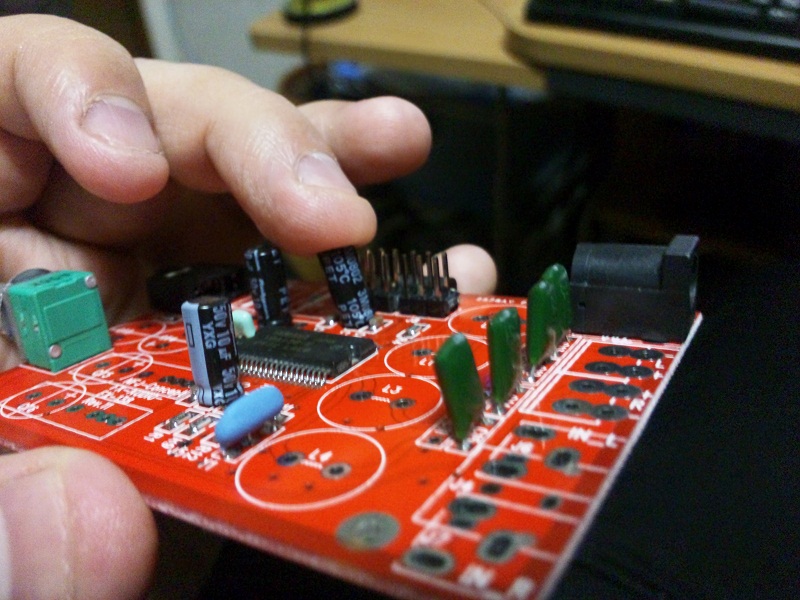

　背の低い部品から組み込んでっと。

　なんだかコンデンサの一個が、チップと干渉してちゃんとくっついてくれません（汗）
　しょうがないので斜めに固定。それと緑色の積セラが足のサイズが穴とあっていないので、ペンチでうまく補正しましょう。

　そのまま特に問題もなくぱぱぱっと制作。


　無事イヤホン・スピーカからの出力を確認！

　では音出しの感触は、やっぱり最初は硬いですね。とはいってもそこはYAMAHA製、最初からデジアンよりアナログアンプっぽい空間力です。雰囲気重視は変わっていないですね。

　しばらく鳴らしてみましょう。ちなみに今鳴らしている限りでは低音までしっかり響きます。特撮系流すとマッチしていて楽しいです～


今日の一言
「今デジアンの作ってない在庫をメモしたら、NFJさんのキット全部予備あるや……LXA-OT1もあるし」
　

[0回]

　さて、けっこう長々とやっていたAurex祭り最後は、ネタも尽きたので過去にも記事にしたAurexチューナなどの写真をうpして終わりたいと思います。
　Aurexの戦いはこれから（ry

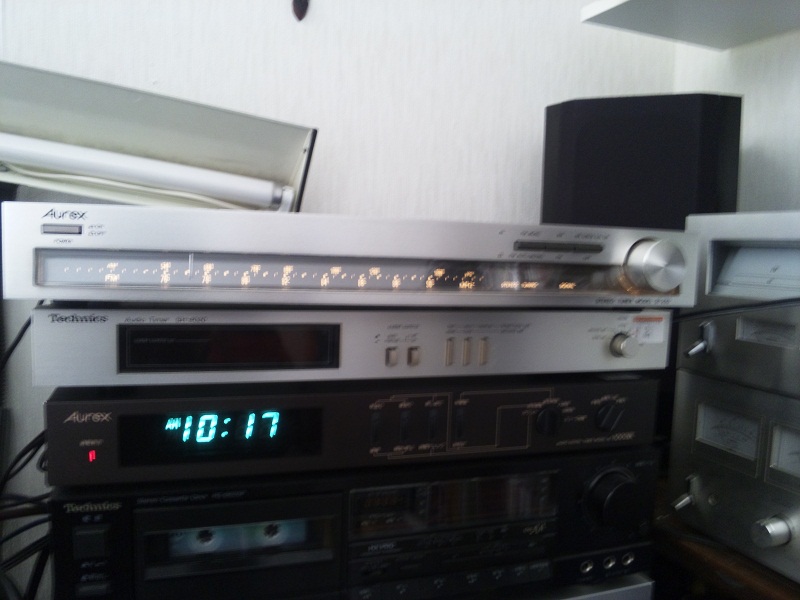

・ST-250
　今やSB-450　SB-650を所有する身なので、それらと組み合わせられるようになったST-250

　現在使ってみると、うーん全てにおいて「普通」というコメントしか出せない平凡的性能です。
　ただ、この小ささと薄さでそれを実現したんだと考えればそこそこいいチューナなのかもしれませんね。デザイン重視ということで。

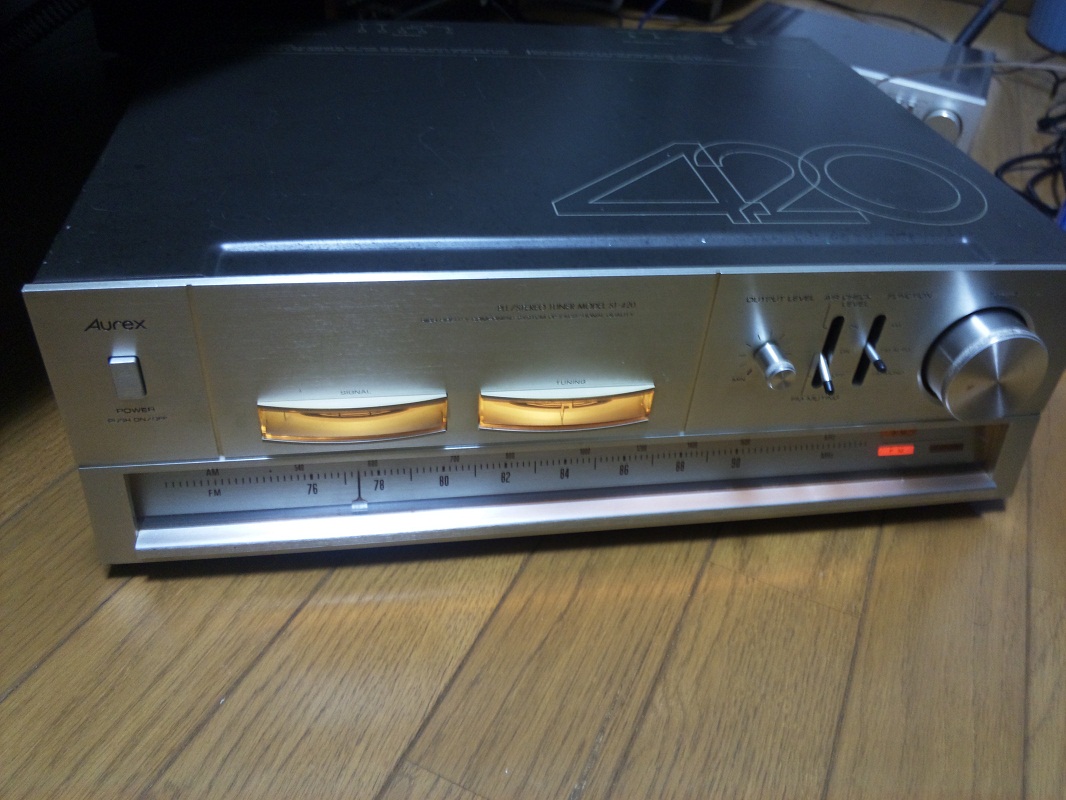

・ST-420
　でかい、重い、独特という三連ちゃんなチューナー
　この機種独自？のメーターがなんといいますか、初代ガンダムとかその辺の敵ロボットデザインを感じさせてなんとなくお気に入り。所謂キモカワ？

　久々に予備役から引っ張り出してみたところ、うん、やっぱり他のチューナよりもいい音します。受信強度もなかなか。

　TRIO系（KT-5007）と同程度の受信強度のおかげで、窓から離れたところでもしっかりFM拾ってくれます。


　とまぁ、なんだか尻すぼみになってしまったAurex祭りですが、ここいらで終了です。Aurexネタはこれからも入手したりしたら散発的に発生すると思いますので、乞うご期待？

　今日は9時からNFJさんの新アンプ類が販売されるので、それに備えねばっ！

今日の一言
「もう秋だって言ってたじゃないですかーやだー！」

[1回]

　まさかの続くAurex祭り。今回はSB-650です。

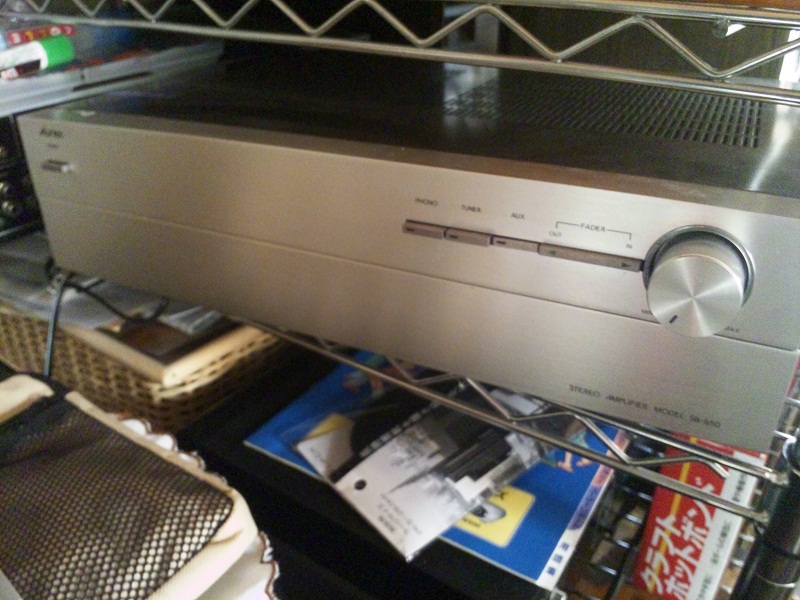

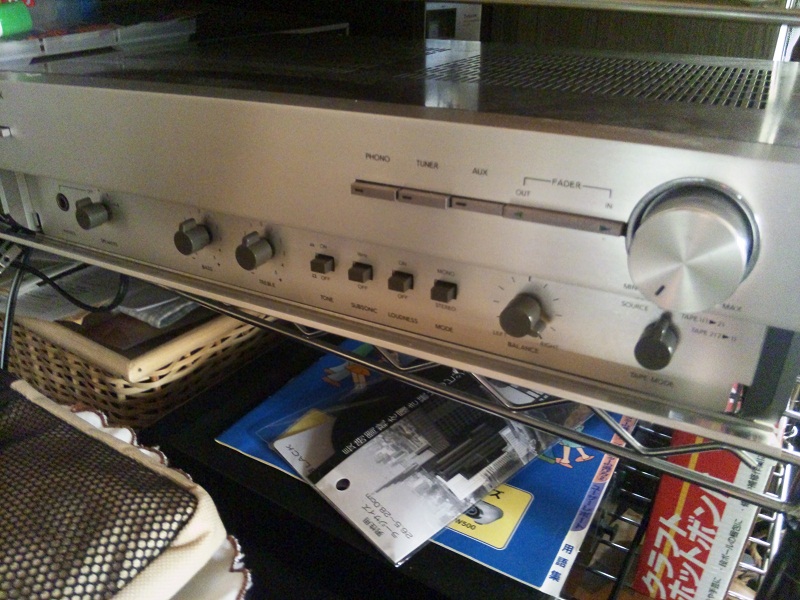

・Aurex　SB-650
　面構えは下位機のSB-450と同じ雰囲気ですが、各種ツマミのカバーが本体と同じ金属製です。

　この～50シリーズは、フェードインフェードアウトの機能があって、電源ONの時にはフェードアウト状態にしておいて、その後フェードインすると耳にもスピーカにも優しい便利なアンプです。



　ツマミ類はあまりかわらず。ただ、SB-450にあったマイクミキシング機能がハブられてます。

　この個体は、バランスボリュームをRめいっぱいに回すとやっと左右のボリュームバランスが合うという変な故障持ちです。

　バランスボリュームを今度一度バラして、それでも治らないようなら……どこが原因なんでしょうね？　初段とかで増幅ミスでもしているのでしょうか？

　音質としてはやっぱりAurexサウンド。大迫力です。
　繊細な音楽には向かないものの（そういうのはONKYOに任せて）この薄いアンプから聞こえてくるエネルギーが詰まった音はいいですね～

　ただ、バランスボリュームをめいっぱい回しているせいで、メインボリュームを12時まで回さないといけない＝アンプが熱い（汗）

　本当はSB-450ではなくこちらをレストアしたかったのですが、知識不足で修理できていないのでただいま放置中。

　うーん、修理の道は奥深い……


拍手レス
＞ハヤサカさん
＞＞SB-510　在庫にするのかな？

　この状態ではハードオフでも二束三文なので、しばらく保存ですかね……どなたか直せてメイン機にしてくれて一度でいいので音を聞かせてくれれば（ry

＞＞ＬＡＰＡ4755

　2Wパワーでけっこう良い音出ますか！　マルツはヘッドフォンアンプの　MHPA-FETとかもう一つヘッドフォンアンプ作りましたけど、結構値段の割にいいですよね。ただケースとかセットものとして買うと値段がggggg

＞＞高い値段の音聞いてみたい

　若林区の方に、仙台駅からちょっと行くとどでかいJBLを鳴らしているオーディオ屋さんがありますね。それと一番町のJAZZ喫茶カレント　仙台駅から北へ進んでオーディオショップケイキ　とかなら静かに高いお値段の機器聞けそうですよ。


今日の一言
「暑さがおわったーー！」

[0回]

　さて、Aurex祭り第二弾でございます。
　今回はAurexブランド初代の逸品です！

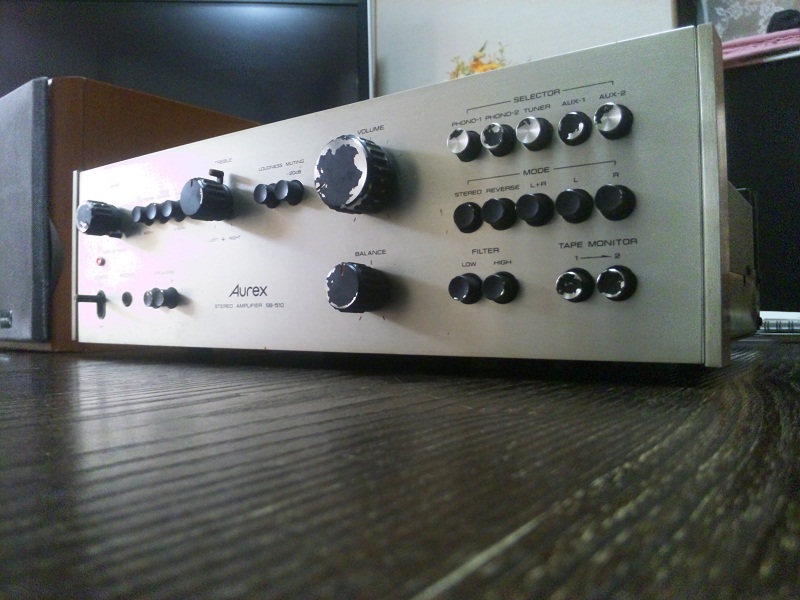

・Aurex　SB-510
　1973年のAurexブランド創立の初代シリーズの最上位機種かつ初代です。
　当時のお値段は75000円。

　状態は
・音出ない
・電源はいらない
・焦げ臭い
・ヤニ臭い

　……もっと大切にしましょうよと言いたくなる状態でした。
　オリジナル？　の黒い塗装が残っているので、剥がそうか悩みつつそのままにして修理開始。

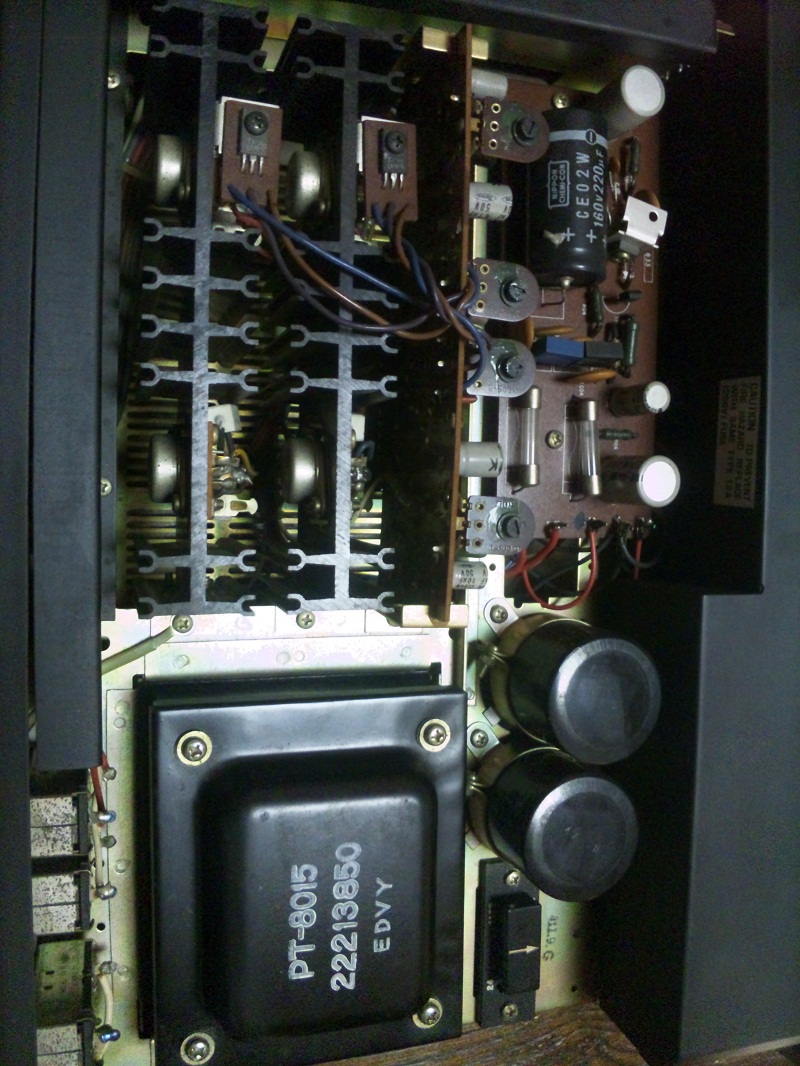

　修理ポイントは意外とあっさり。パワーアンプ部は単独駆動したので、プリアンプの問題と判明。電源はいらないという症状はランプ切れだったようです。
　リレーがついていないので、電源が入ったかわからなかったようです。

　こげくさい→ホコリを取ったら特にそんな症状なし。
　ヤニ→KIAIのヤニ取りで改善
　音出ない→プリアンプ部のメインボリュームにとんでもないガリがあり、それをこそぎ落としたところなんとか音が出るようになりました。

　しかし！　これだけはみなさんご注意を！！

　このアンプ、電源入れるときにスピーカ選択（AかBか）をONにしているとスピーカをぶっ壊します！！

　いらないぽんこつイヤホンで音出ししていたのですが、ついうっかり電源ONにする前からイヤホンを挿しっぱなしにしていて電源ON→「ﾊﾞｷｨｲｲｲ！!」

　……あうあー　イヤホンのユニットが裂けましたでごじゃりますのですのことよ。

　とまぁ尊い犠牲を払いつつもなんとかガリがひどいながらも音出し開始！

　(´・ω・｀)……

　(´・ω:;.:...

　（;.:...


　音は出ました。ちゃんとAurexっぽいパワーのある音です。でもですね、残念ながら古いからなのでしょうか
『そこそこ音のいいラジカセ』レベルの音しか出てきませんorz

　自分のメンテ不足も多々あると思いますが、時代の流れには勝てないということでしょうか……自分の技術力では最近のアンプに負けないようなレストアは無理っぽいので、売却か誰かすごい人に託したいですね（汗）


　余談ですが、ニコニコ生放送で時々オーディオネタ放送してますので、お暇な方はどうぞ。gdgd放送ですが（汗）
http://com.nicovideo.jp/community/co412411



今日の一言
「うーん、古すぎてもダメなのかー」

[1回]
