チューナを震災前より聴くようになってから、普段チューナ用として使っているＳＵ-7700とＳＵ-7300Ⅱ（初号器）の本来のセットチューナが欲しいかも……

と、なんともリッチかつあっぱっぱーな発想で入手してしまいました。

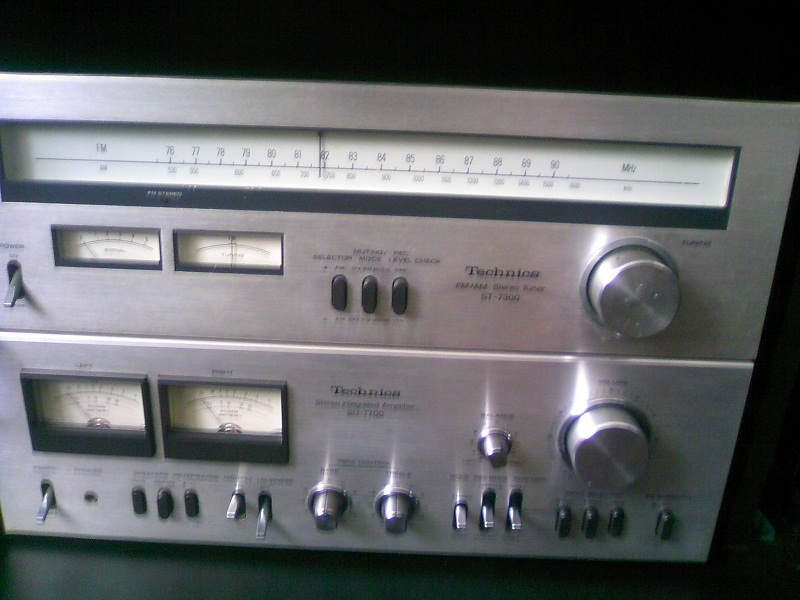

・ＳＴ-7300
　本当はＳＴ-7700を入手したかったのですが、ヤフオクをさがしても見つからず、送料込みで野口さん一人以下だったので入手。

ＴＵ-607やＫＴ-5007に比べればやはり劣っていることは否めないチューナです。

でもデザインをあわせて使うのって楽しいですし、レトロアンプの価値のひとつである「見て楽しい」と言うことについては、十分楽しいです。

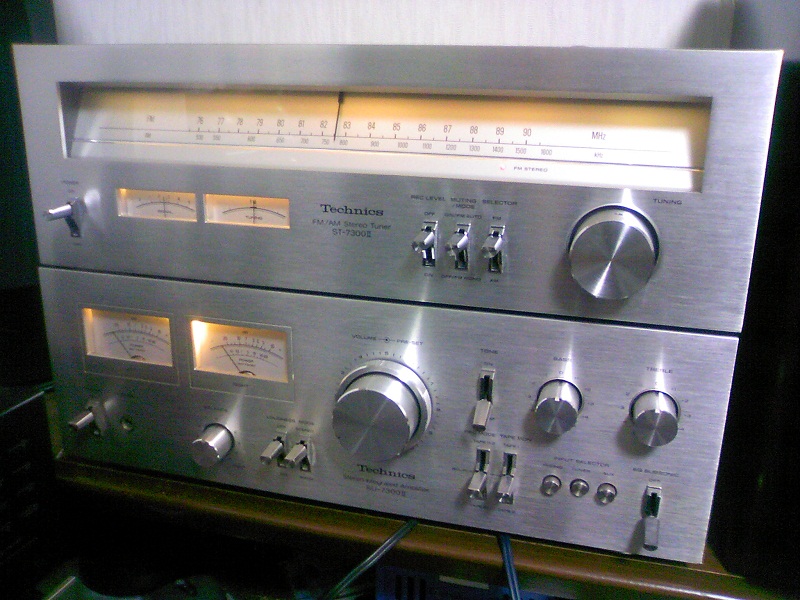

・ＳＴ-7300Ⅱ
　上記ＳＴ-7300のⅡ……特にＳＴ-7300との違いはわかりません！（笑）

まぁどちらも性能よりも見た目の組み合わせのために入手したのでこれでいいのです（汗）

ただ、どちらのチューナもアンプより箱が一回り小型で、チューナを下におくことが多い自分にとってはちょっと戸惑ったりもしました。



・おまけ

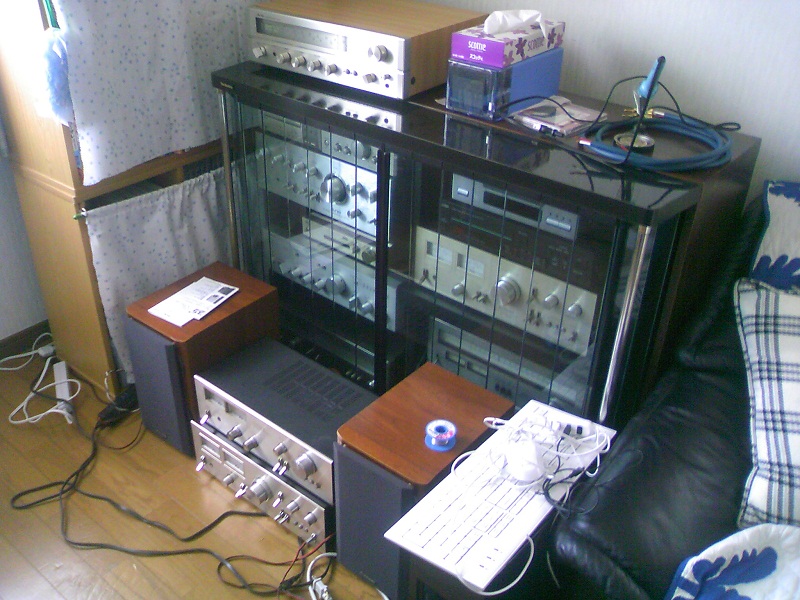

　アンプ部屋。

そ、そろそろ我が家の大蔵省による行政大執行の予感。

早く嫁ぎ先が決まればいいのですが、この不景気+大型アンプは売れないのですねこれがまたorz




今日の一言
「テクニクス　ＳＵ-8088とＴＲＩＯ　ＫＡ-5100Ｇのレストア中」

[2回]

　前回から引き続きこのアンプセットねたが続きます。

・ＴＲＩＯ　ＫＡ-5100Ｇ
　入手したのはいいものの、1979年　42800円　40Ｗ+40Ｗ（8Ω　20Ｈｚ～20ＫＨｚ）　ひずみ率0.04　ＳＮ比76ｄＢ　　重さ7.8ｋｇということがかろうじてわかる程度の情報量です。

型番の後ろのＧはラック用に取っ手付のタイプと言う意味らしいです。

さて、ランプがつかないので、交流ですがド素人ががんばってＬＥＤ化してみました。

　さーっぱり何のことだかわからない人向け、ＫＡ-5100ＧのＬＥＤ化

・まず電球に伸びているケーブルをたどって、基盤から出っ張っている棒にテスタを当てます（ＤＣレンジでなくＡＣで）

・電球に書いてあるのは8Ｖ　0.3Ａですが、意外と違ってたりすることも。自分の個体は8.6Ｖでした（電球には0.3Ａと書いてあって　ヒューズは0.5Ａまでの）


　ＬＥＤを光らせるには直流（ＤＣ）にしたほうがいいので、出費は多少しますが抵抗値などを測定しなくても、定電流ダイオードというのがあるのでこれを使います。

ケーブルは

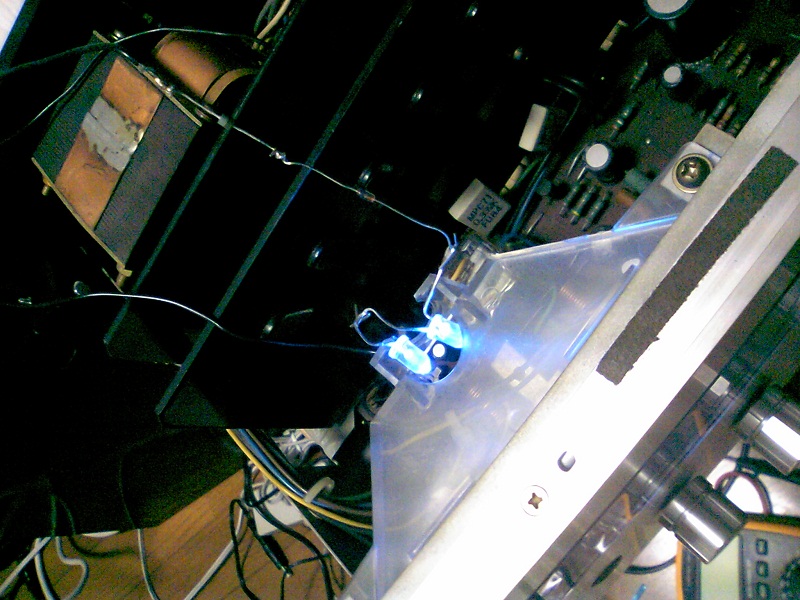

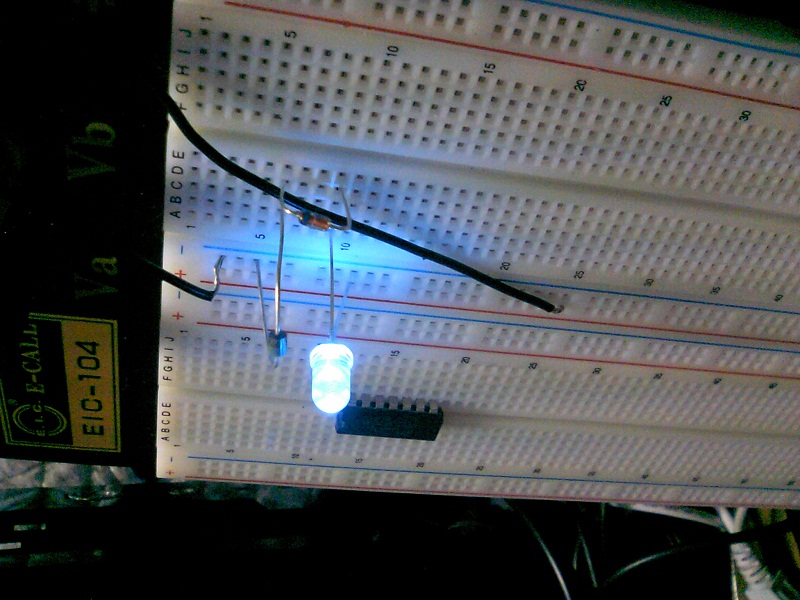

基盤→整流ダイオード（今回は1ＡまでのでＯＫ）→定電流ダイオード（ＬＥＤ用なので12～18とか20ｍＡのやつ）→ＬＥＤ→ＬＥＤ→基盤　とします。　写真はショートさせないように空中配線させたものです。

　左右の幅を合わせて、ＬＥＤの足を長めに残しておいてコの字に折りたたんでくっつけます。　写真の時点で特にはっつけているわけではないです（ビニルテープでちょこっとは止めていますが）

電源を入れた状態で少しづつ正面パネルの光具合にあわせていきます。

なんだか微妙に点滅（整流しきれてない……？）しているような気がしますが、とりあえずついたのできにしなーいきにしなーい（ﾏﾃ

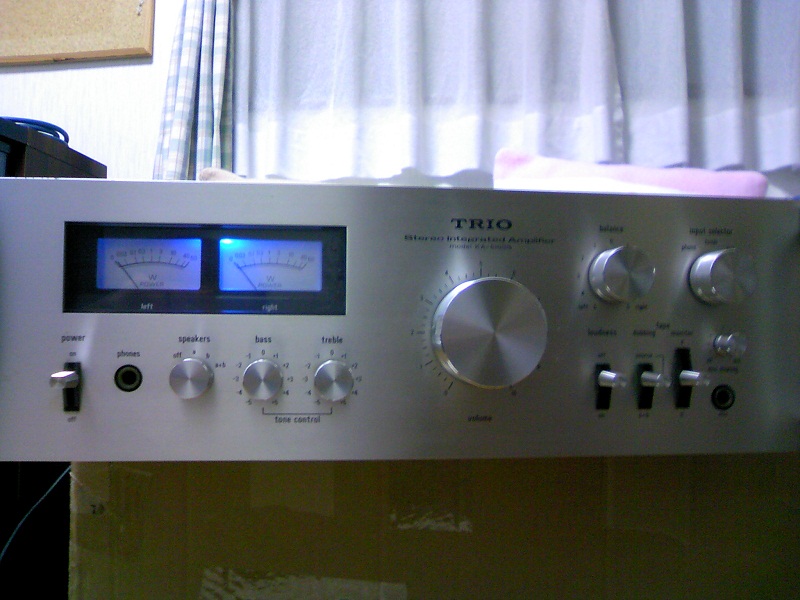

　フロントパネルと上面パネルを閉じて電源ＯＮ

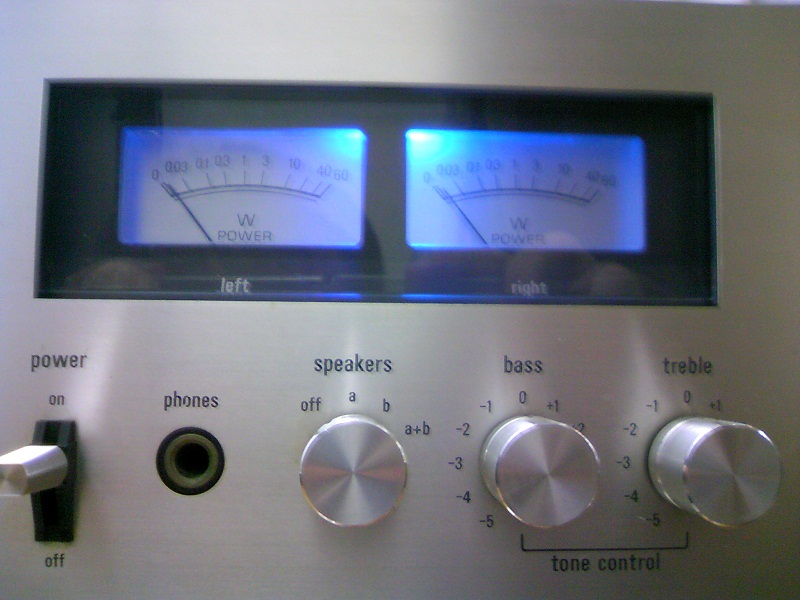

うーん、やはり青色になるととたんに近代っぽくなりますね。

麦電球になれていると違和感があるかもしれませんが、麦電球3Ｖ*3にしてもよかったような気がしないでもないですが、消費電力的な意味でＬＥＤにしておきました。

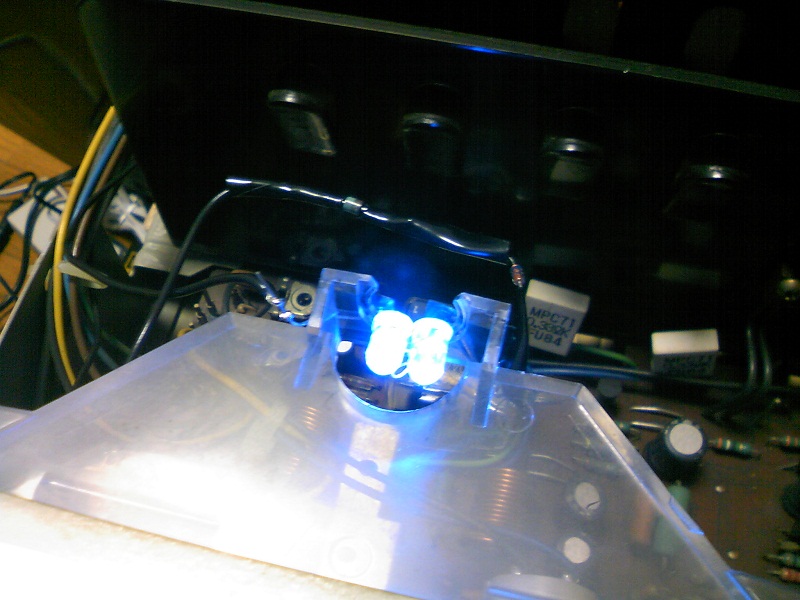

　拡大写真。

後はこのアンプ、バランスボリュームの掃除とコンデンサの交換を残っていた部分を終えればレストア完了です。

基盤の半固定抵抗が微妙に古いので交換しようか悩む今日この頃。

とまぁ、電子工作知識がさっぱーりなくても意外となんとかなるもんですね（ただし自己責任でお願いしますよー）


拍手レス
＞仙台のＢさん
＞＞奥の棚
ええ、祝い奥の棚復活です。前々回の記事のＯＮＫＹＯアンプも奥の棚復旧後に購入してきました。
やはり奥の棚が自分の出没地域ですから（笑）

＞＞修理のスキル
今回のレストアでも痛感しましたが、電気工作知識があったほうがいいです。さっぱりなくても何とかなるものですけども無いと困りますし不安になりますね（もちろん自分としては今後勉強して知っておくつもりです）。現在コツコツ勉強していますが、部品を元の企画通りに交換するだけなら簡単ですよ～
もともとはＰＣいじり・修理が専門ですから（汗）

＞＞ＫＴ-3050
震災前からそういえばありましたね、値段がもう少し安ければ買いなのですが……チューナは一律1050円～2100円ぐらいにして欲しいものです。サビ+カビ発生したＯＴＴＯのチューナが普通に3150円ですからね（汗）

＞＞チューナネタ
ごめんなさい、次回はセットだったカセットデッキとチューナの予定です。もしかしたらＫＡ-5100Ｇの残りの整備かもです。
一応写真はもう撮ってはあるのですが（汗）

＞＞想像の斜め上
使い方わかりませんでおいてあったときは笑ってしまいましたが、それを買って帰る自分たちが店員にとって想像の斜め上（汗）　ホイホイあんな大型荷物つめませんからね（滝汗）　ちなみに日産のウィングロード乗ってます。


今日の一言
「ヤバイ、クラス内でもう内定者で始めてしまった。ヤバイヤバイヤバイ」

[0回]

　古すぎる機種、それは時々今では考えられないような動き方・操作方法の物が多々あります。
そういった製品は使い方がわからずジャンクで売られることもしばしば……今回はそんなジャンクのお話です。

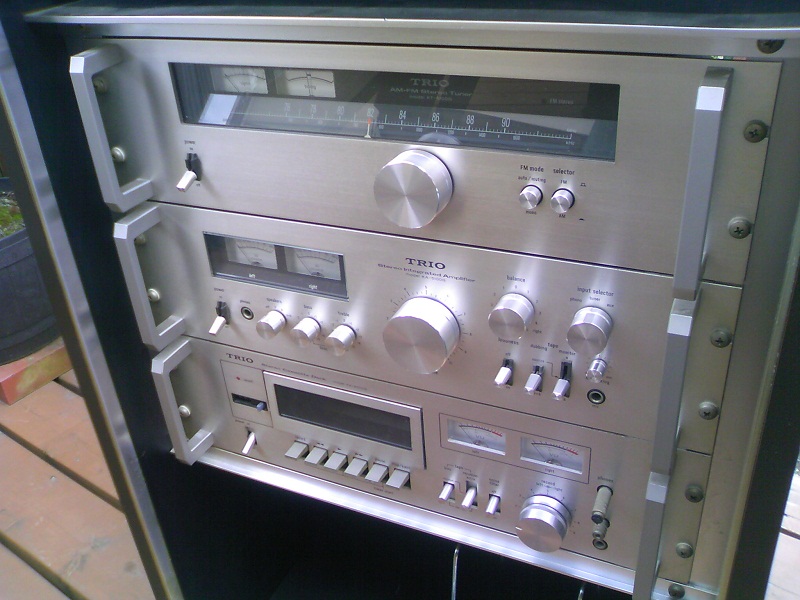

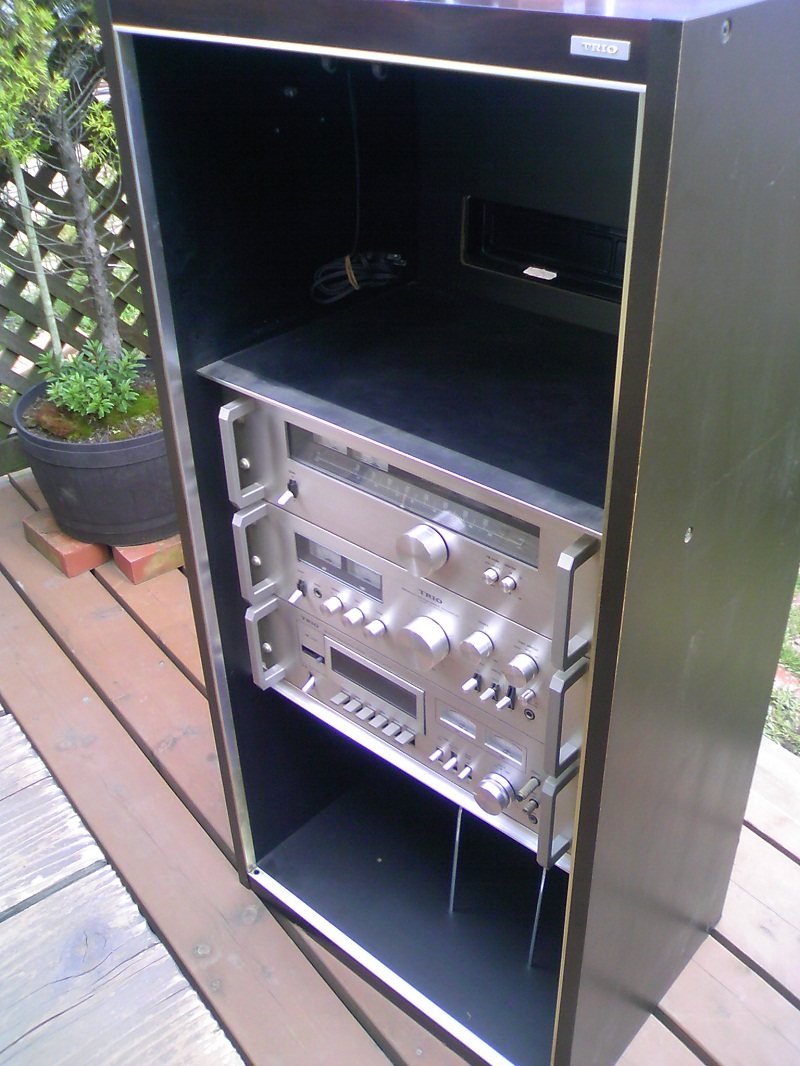

ででーん！

ＴＲＩＯの棚付のＫＡ-5100Ｇ　ＫＴ-5100Ｇ　ＫＸ-4000Ｇ　のセットです。

虫が湧いてたりすんごいほこりだったり、たぶんハードオフの店員さんは使い方がわからず+あんまりにも汚いのであきらめたようです。




　これは当時使われていたまま放置されていたようです。

裏面に亀裂が入った化粧版があったり、正面にあるはずのガラスパネルがないことを考えると、おそらく今回の大震災の時に割れてしまったようです。

パネルがあったらもっと良いものだったのにっ！　災害がいけないんだ……



　さっそくはずしてそれぞれをお掃除。

それにしても汚いなぁ、ヤニ汚れもひどいしorz

洗剤を使ってヤニを浮かせて落とさないとベタベタして触るのもイヤになります。

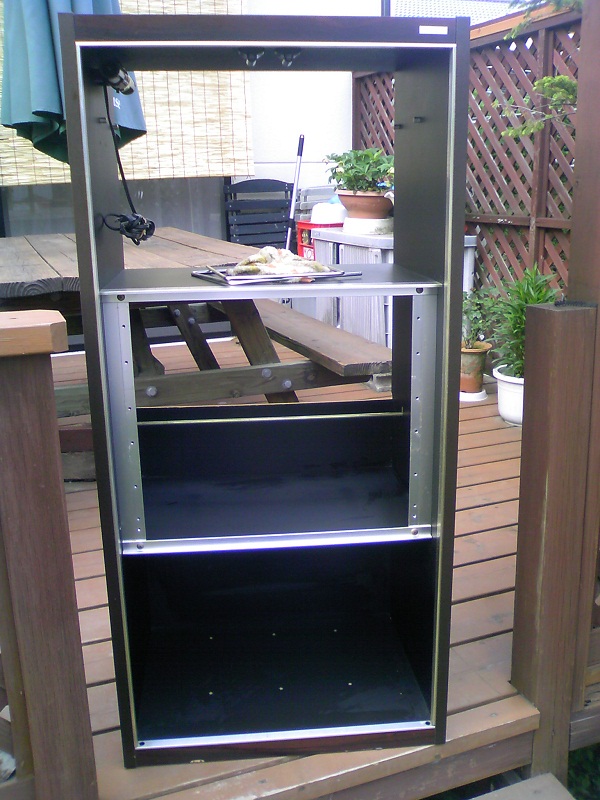

　とりあえず先にケースのほうだけお掃除完了。

また父にインパクトドライバ+ピカールのコンボでぴかぴかに。

丁度アンプを床置きするぐらい増えていたのでアンプだけたっぷり入れるケースが欲しかったのですよ。

それにしてもヤニ臭い。せっせとアンプたちも洗剤で入浴中。

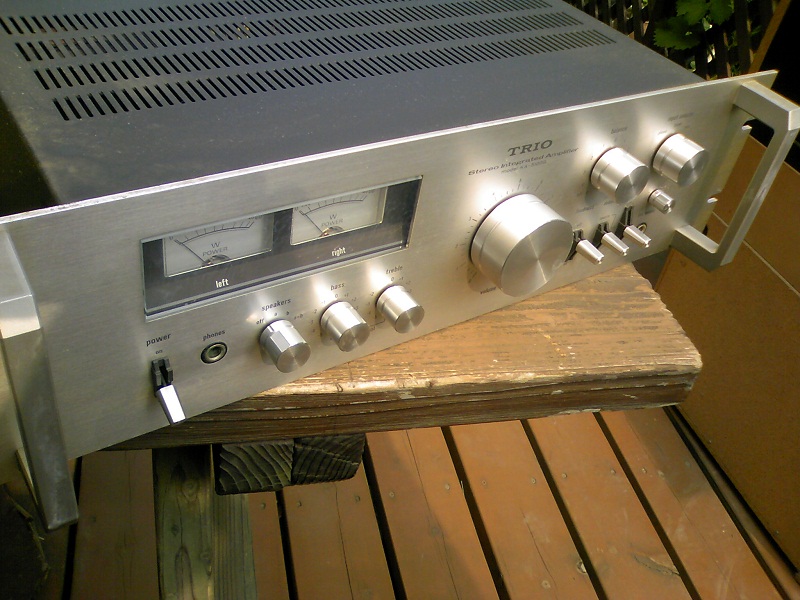

・ＫＡ-5100Ｇ
　意外とネット上にデータがないことが驚き。　BLUESS Laboratoryさんのところでうｐされていたカタログを見るに、79年にはまだ主力商品のひとつだったようです。

状態はガリ多発、接点リレー不良、バランスＶＲの不良、電球切れ（？）です。


記事として意外と長引きそうなので一旦今回はここで切ります。やることが多いのですよー


今日の一言
「仙台のＢさん、拍手レスは次で（汗）」



[2回]

　今日、学校の友人宅へPCのアップグレード兼冷却効率の見直しとメンテナンスのため午前中お仕事してきました。調子の悪い98GTX+から4850に交換し、フロントパネルに吸気が無かったので120ｍｍファンを５インチベイ3スロットぶち抜きで針金固定したり（汗）

さて、今回はいつもの吉成ハードオフにて「電源入らないアンプ入りましたよ」とのことで見せてもらいました。

・ONKYO A-812XG
　電源入りませんのお決まり価格で放置中だったので、早速ジャンクチェックコーナにて試してみる……うんともすんともいわないなー

せっかくジャンクスピーカコーナーも復旧していたので、復興支援ということで購入。

実はこの時天蓋の隙間から原因ぽいのが見えていました。それ以外のトラブルで頭をこの後抱えることになるのですが･･･…

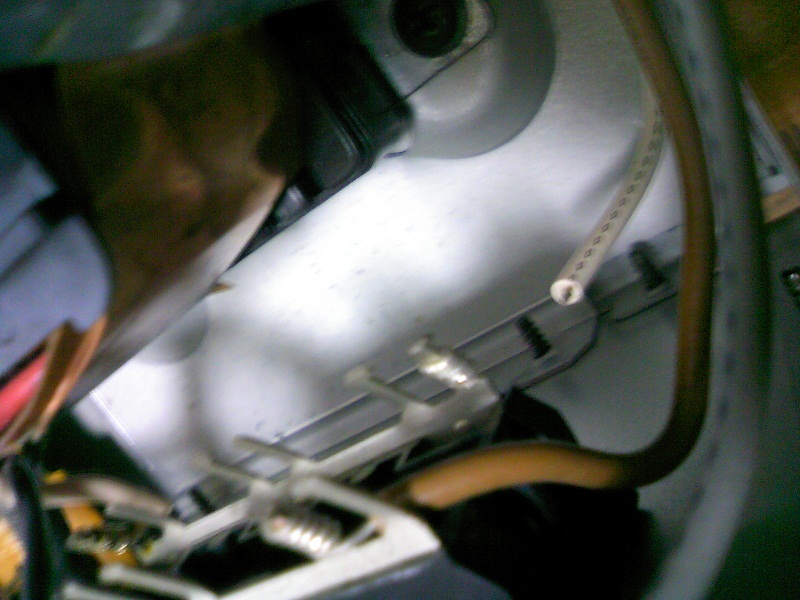

　天蓋から覗いて見えていた電源が入らない原因。

ONKYOの電源ラインのケーブルって、A-805でもそうでしたが細くてボキボキすぐ折れるのですよね。

半田で折れた先っぽのところに固定

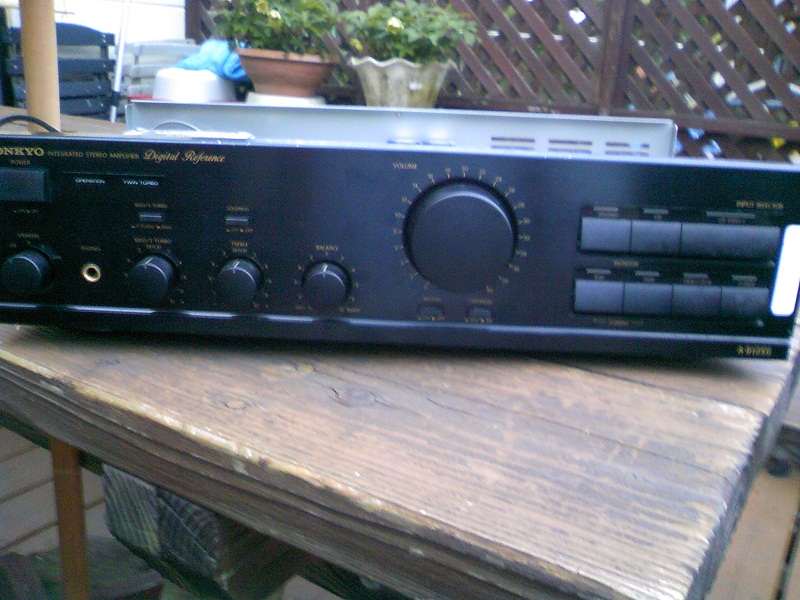

　軽くお外でいつも通りお掃除。

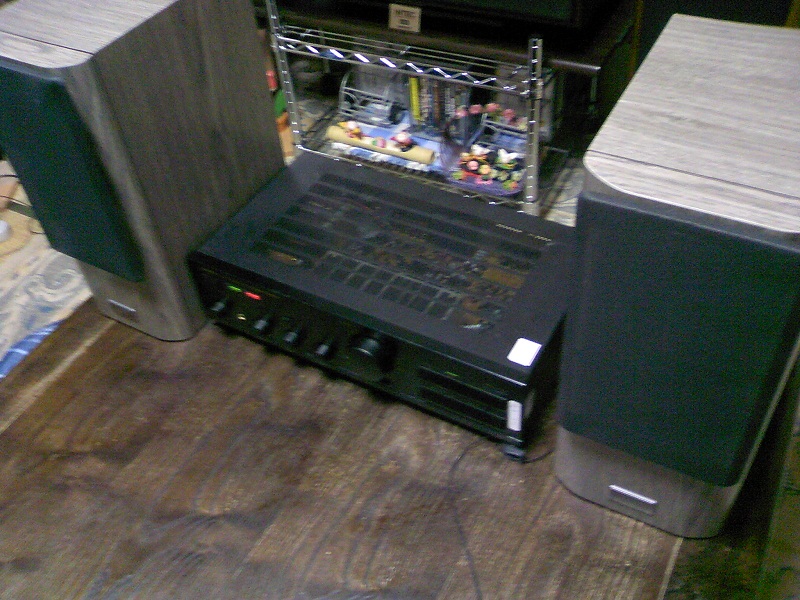

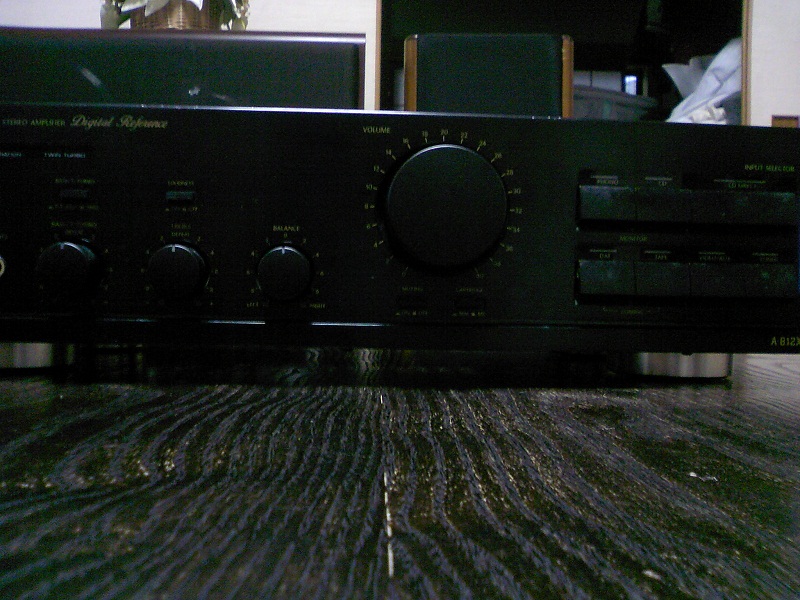

黒いのでなんとなく高級感あふれるデザイン。しかし７kｇ以下なのでちょっと軽いですし、サイズもミニアンプサイズ

インシュレータがおっきいものの、すっかすかー

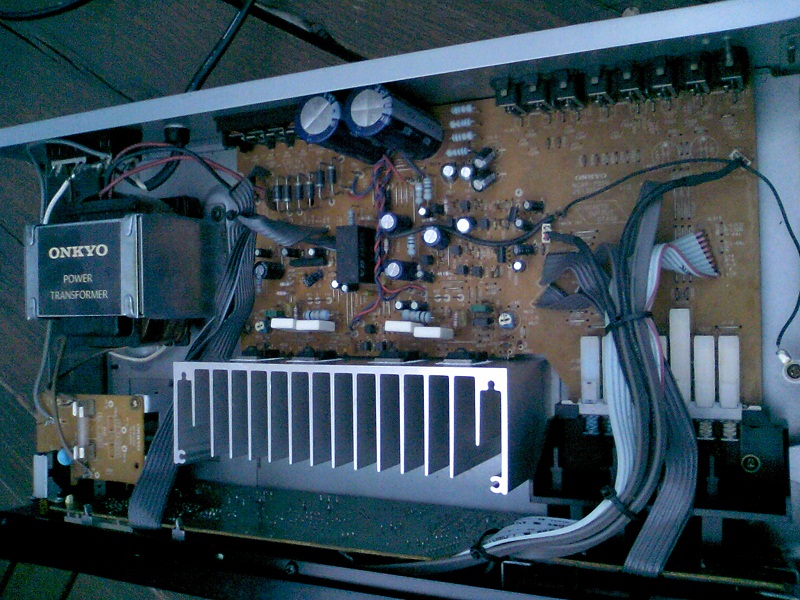

　中身は特筆すべきところはなし。1989年製なのでコンデンサもよく見るONKYOによく見る（大事なことなので二回言いました）コンデンサたちです。

こちらもアルコールクリーナでふきふきっと

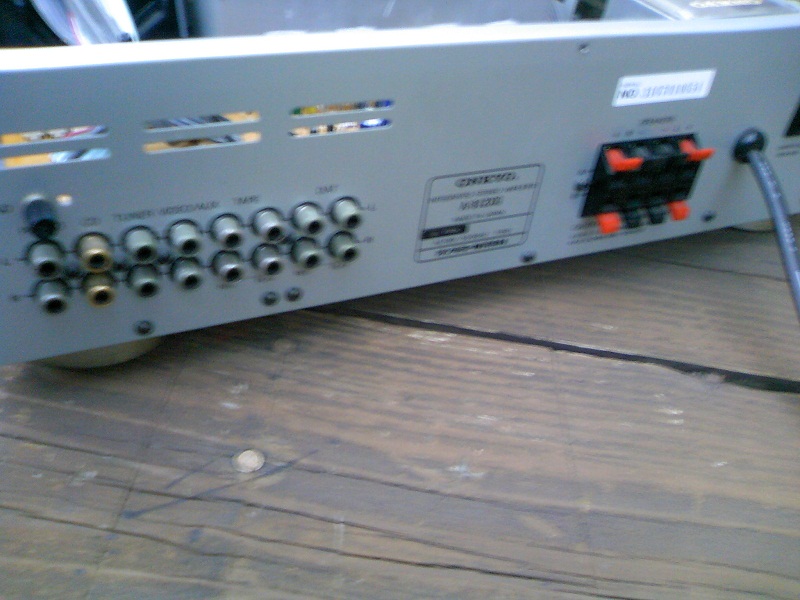

　やはり入力端子はCDの時代のアンプだけあって、もう金メッキの端子はフォノではなくCDです。

入門機器の割にはCDダイレクトがあったり、当時としてはおいしい機種だったようです。

ただスピーカターミナルがなぁ……

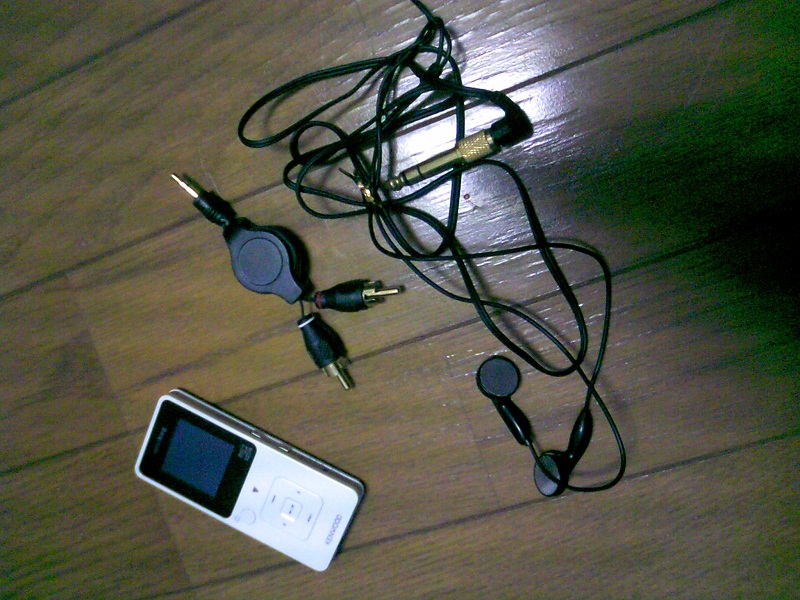

　我が家のアンプ動作チェック+レストアに大活躍の三種の神器

音源：MG-502
ケーブル：伸縮ステレオヘッドフォン←→RCA（赤白）
イヤホン：なんかの付属品、壊れてもヨシｯ!

直ったと思い込んで音楽を上のセットで聞いてみると……あるぇ～（・3・）　音ががさついて出たりでなかったり？

　とりあえずボリュームを一定以上上げるとすこーしは音の聞こえない片ｃｈから聞こえなくも無いので、リレーかも？　とおもいつつあんぷりんさんに相談。

本来ならば相談する前に信号をしっかりたどるのが当たり前なのですが、すっかりしていませんでした。

あんまり原因究明に力を注がないうちにすぐ聞いてしまいあんぷりんさん、ごめんなさい。

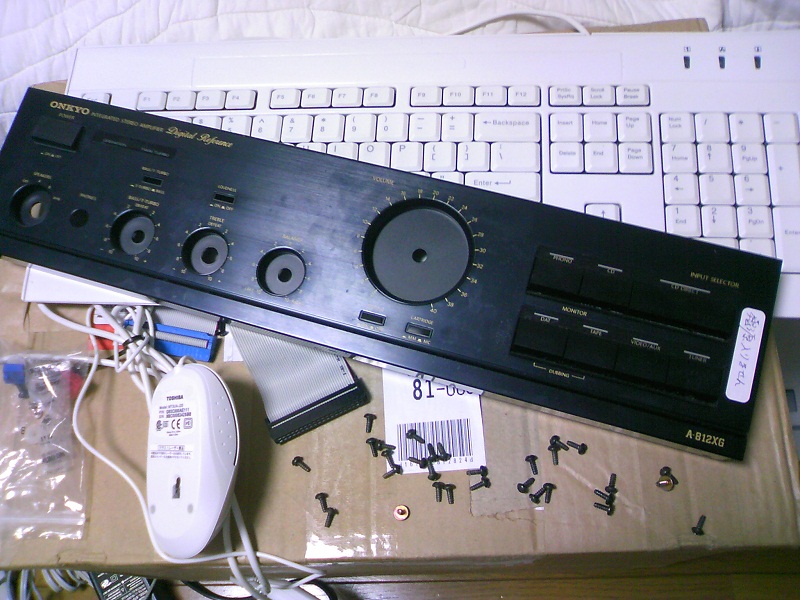

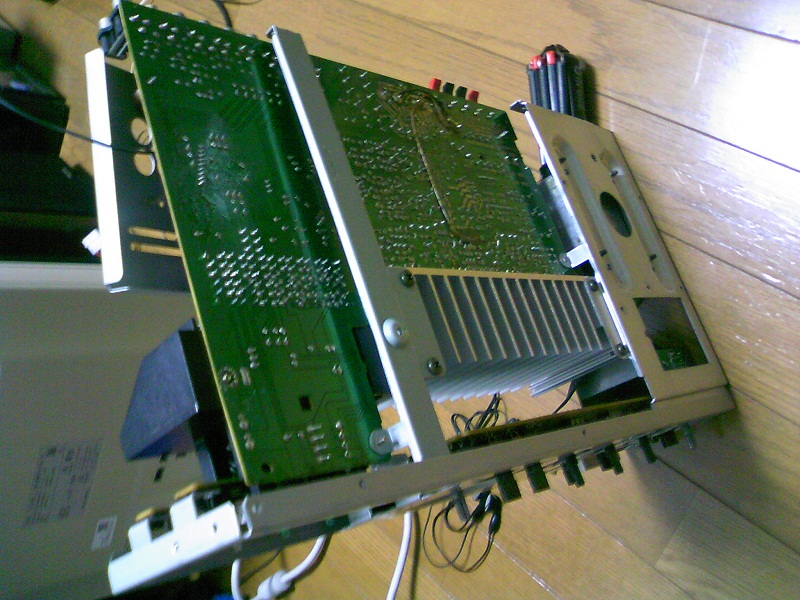

　何気にプラスチックばっかりにうすっぺらい板をくっつけたようなフロントパネルをはずし、どんどん解体。

基盤は底面部には基盤部品名が書いていなかったので、リレーの足を捜すのにちょっとあせりました。

同等品をたまたま持っていたので、電圧測定の結果やっぱりリレーあやしいなというわけで交換。

　上記の交換ですっかり音が出るようになったので、早速試聴。うーん、ONKYOっぽくない音。

イケイケドンドン感を感じるONKYOアンプとでも言いましょうか（汗）　致命的なまでにひどいわけではないですが、なんというかONKYOの得意分野を抑えて、DENONっぽくした印象を受けました。

我が家の母も「なんか微妙」とのこと。我が家の大蔵省の判断には従わざるを得ない。


今日の一言
「チューナも２個入手したのでまた今度」

[2回]

　ひさしぶりにＰＣ関連の記事です。

以前自作し、被災地域に寄付したＶＩＡＣＰＵ搭載のEPIA-MS 10000　が仙台じゃんぱらでメモリ256ＭＢ付で1000円、しかもその横には100円のＣＤ-ＲＷドライブと1980円の150Ｗ電源付小型ケースが……思わず確保。

そう、そうです、この前の秋葉原で入手してきたＳＥ-90ＰＣＩの動作チェックだと思えばいいのです。

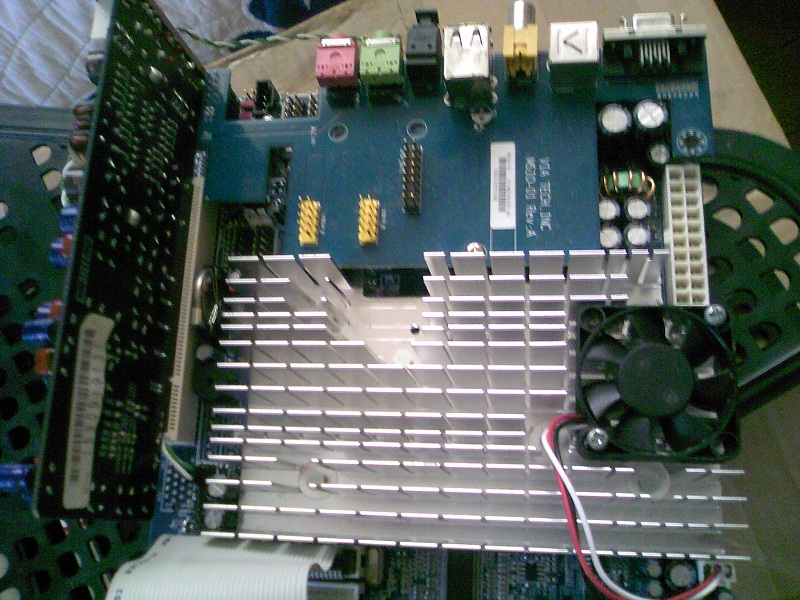

はじめてこれを入手した時につくったケースのうえで撮影。大体変わらないようですし、そのまま以前メモったＳＷショート場所とかさくさくつないでいきましょう。

スペックは　ＶＩＡ　Ｃ3　1ＧＨｚ
メモリ　ＤＤＲ　256ＭＢ
グラフィック　Ｖａｓｏ（？）　ＡＧＰ　256ＭＢだかなんだとか（謎）

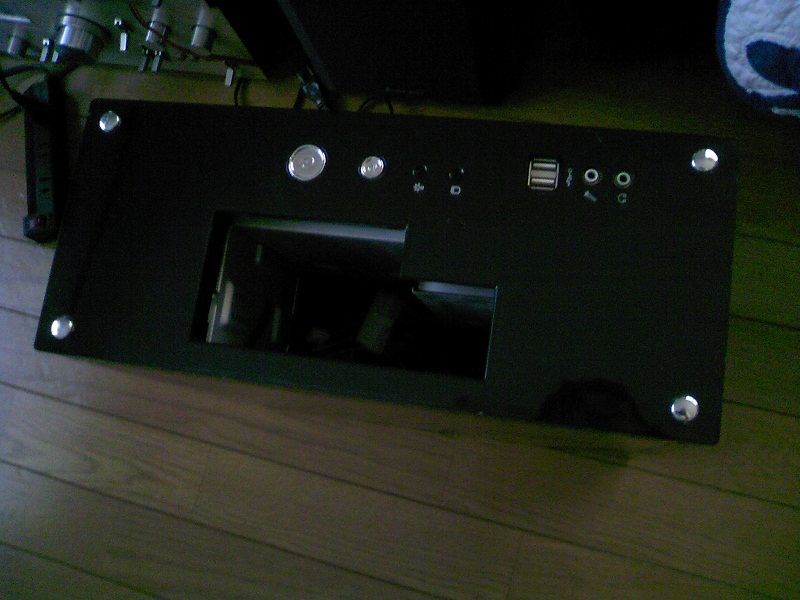

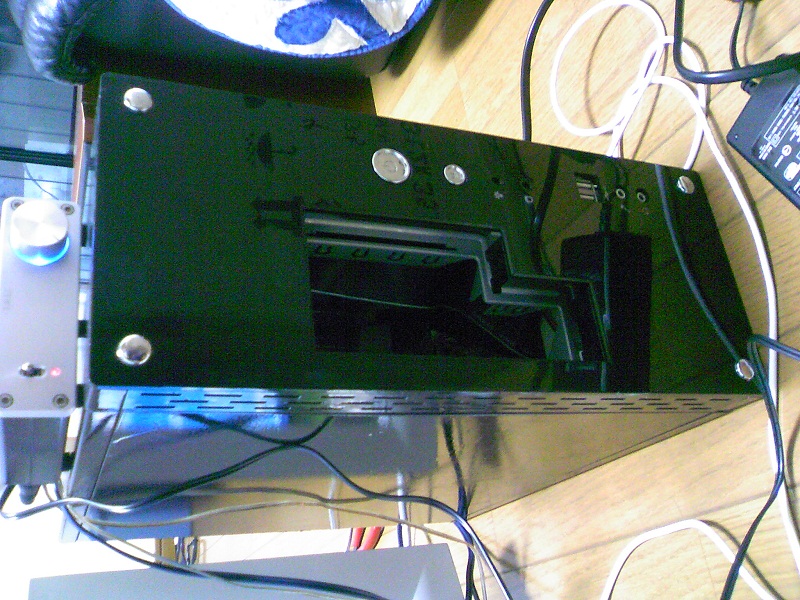

　今回使うことになった謎ケース。詳細一切不明、よくわからない+前面が空くのを気にしない方向で入手。

最初はＣＤ-ＲＷドライブつけていたのですが、動作不良や起動不良を誘因するので後々はずしました。

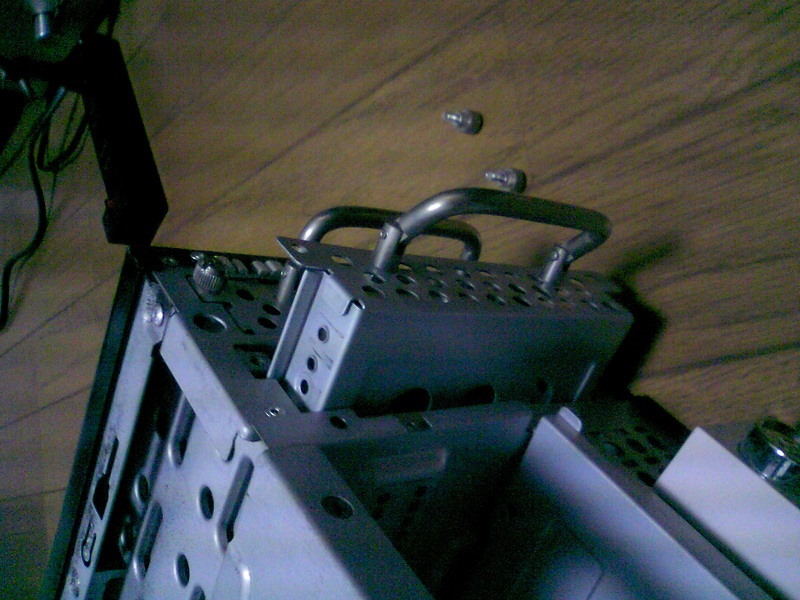

　フロントパネルをはずしてみると、なにやら愉快な５インチベイと3.5シークレットの着脱方法。

80ＧＢでいいかなと5200回転のものを投入。

接続は当然ＩＤＥ。

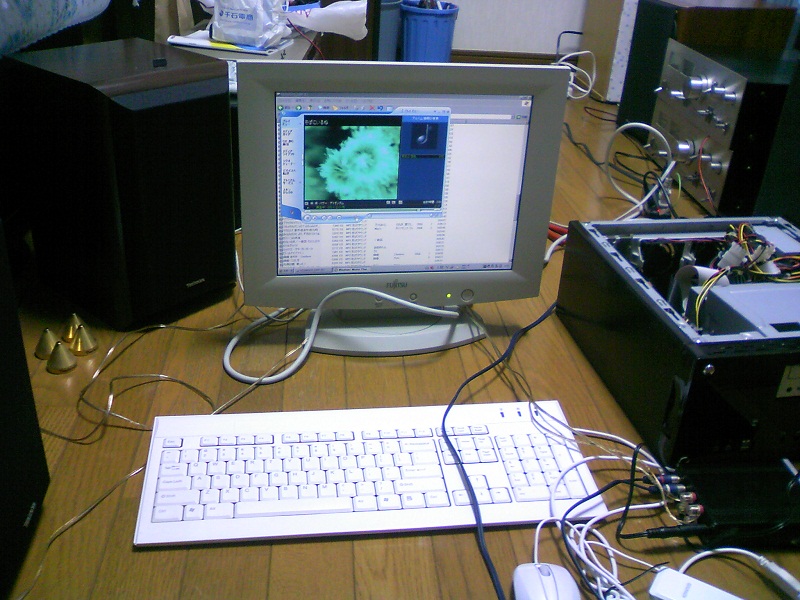

　早速起動させてみること

……４回に一回しか立ち上がらない、しかも音が出ない。

仮組みの時点ではサウンドカードからの出力を確認したので原因を探ります。ケースへ組み立てた時に何かが発生したようです。



　アンプ側の設定や、ＰＣの設定、いろいろいじった結論

サウンドカードにある、光デジタルの基盤裏に突き出ていた足が、マザーボードの横の樹脂部分に接してました。こんなんで音が出なくなるものなのですね。

ちょいっと削って、ちょいっと切って、ちょいっとずらしたらすんなり音が出ました。

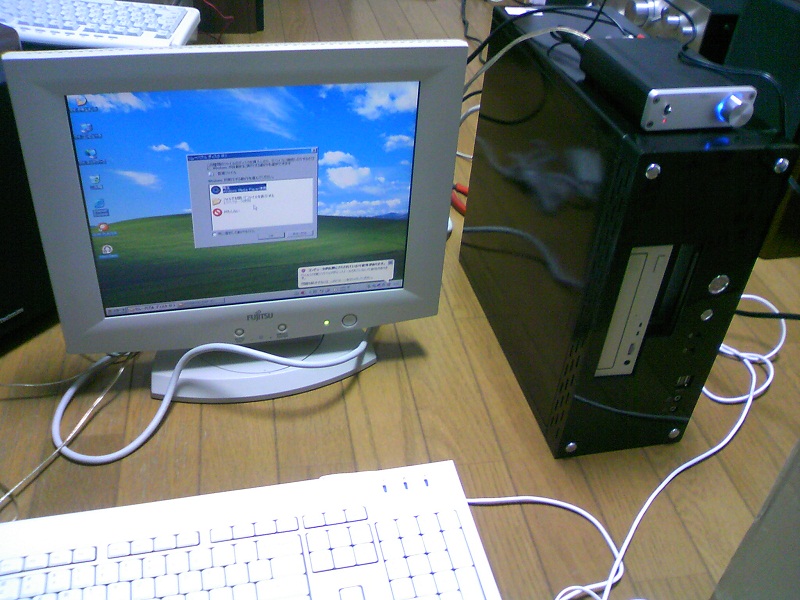

　最終的にドライブをはずして超軽量化。片手でもてます。

性能的に、やはりＭＰ4動画とか無理です。ＦＬＶ動画もＧＯＭとかでは重さでアウト。ＦＬＶＰでかろうじて……

しかし音楽用途に絞れば性能は十分。軽くて持ち運びが楽なこれはきっと重宝することでしょう……自分の家以外でorz



拍手レス
＞仙台のＢさん
＞＞結構音に変化があるモノなのですね

これは自分も驚きました、まったくと言うわけではないですが、性格はだいぶ変わりますね。聴いてて心地よいのはオーディオコンのほうなので、サブアンプとしてはオーディオコンの１号機を使っています。

＞＞ですね。アンプたちも喜んでいそうです。私は半田作業に自信が無くて

半田吸い取り線と、半田ごてスキルを練習すればコンデンサ交換は簡単ですね。ただ一度ばらさなければいけない個体ではなく、底面パネルをはずすとすぐ基盤裏が見えてかつ、部品番号が書いてあることが好ましいですね。

せせこましいので有名なのは　Ｐｉｏｎｅｅｒ　ＴＲＩＯ　　基盤に何も書いてないのはＹＡＭＡＨＡ　しっかりといろいろ書いてくれているのがVicter  Technics ONKYO　という今のところの経験です。ただＯＮＫＹＯは多少せせこましい場合も（汗）


＞＞M4ネジで気軽

ですね、ちょちょいのジョイやで～　　ごほん、もとい簡単に出来るとやってよし、見てよし、俺によし、心に（精神的に）ヨシ！　ですね。実は交換が簡単でそこそこなお値段のスピーカが無いか家のスピーカ裏をちょこちょこ開け始めました（笑）
